MOCE KOTŁÓW:
25 kw
SPRAWNOŚĆ CIEPLNA:
91%

5 KLASA

kotły z automatycznym
zespołem podawania paliwa

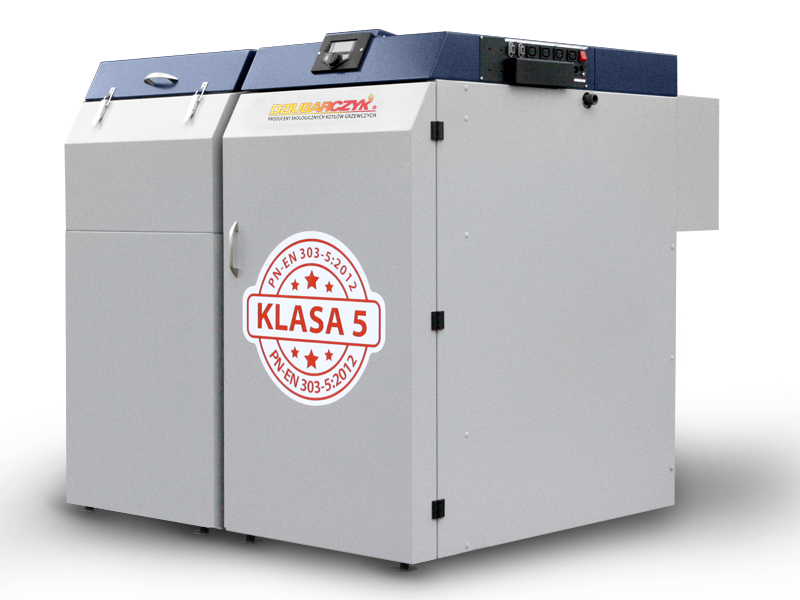

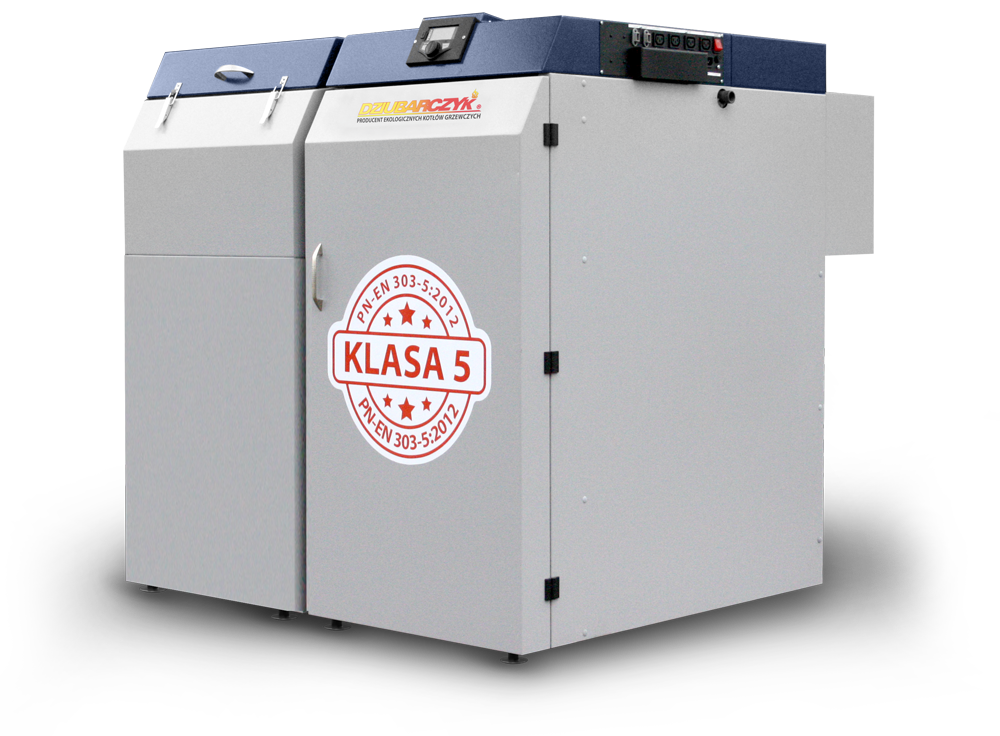

Kotły grzewcze

Kotły tego typu przeznaczone są do zasilania instalacji c.o. różnego rodzaju obiektów oraz przygotowania c.w.u. Znajdują zastosowanie w instalacjach grzewczych głównie w budynkach mieszkalnych, pawilonach handlowych, warsztatach, gospodarstwach wiejskich, itp.

Zalety

  • STAL NAJWYŻSZEJ JAKOŚCI - blacha kotłowa P265GH
  • NAJŁATWIEJSZY DOSTĘP DO ZAŁADUNKU
  • NORMA PN-EN303-5:2012
  • NIEWIELKIE ROZMIARY
  • DOSKONAŁA JAKOŚĆ WYKONANIA
  • PROSTA OBSŁUGA
  • NISKA EMISJA SPALIN

Paliwa spalane z podajnika:

ekogroszek

Kocioł z instalacją grzewczą należy instalować w układzie pompowym. Kocioł wykonany jest w wersji spawanej. Podstawowe elementy kotła stanowią – korpus , palnik z podajnikiem paliwa i zbiornikiem, izolacja termiczna oraz wyposażenie – wentylator i sterownik. Korpus kotła składa się z paleniska, popielnika i części konwekcyjnej. Palenisko znajduje się z przodu kotła i stanowi komorę spalania, w której umieszczony jest palnik. Bezpośrednio za paleniskiem znajduje się część konwekcyjna – wymiennik ciepła. Część konwekcyjna połączona jest z czopuchem. Korpus kotła posiada płaszcz wodny.

W dolnej części kotła znajduje się palnik z podajnikiem paliwa wraz z napędem oraz zbiornik paliwa. Zadaniem podajnika jest dostarczenie paliwa do palnika w strefę spalania.

Pod palnikiem znajduje się popielnik, do którego zsuwa się popiół. Powietrze niezbędne do procesu spalania dostarcza wentylator nadmuchowy który połączony jest z komorą powietrzną palnika i doprowadza powietrze przez otwory lub szczeliny do strefy żaru. Pracą układu podającego paliwo reguluje sterownik.

Konstrukcja kotła umożliwia okresowo czyszczenie powierzchni wymiany ciepła, paleniska, popielnika przez włazy i drzwiczki paleniska, popielnika, otwory wyczystek ciągów konwekcyjnych. Wszystkie włazy zamknięte są izolowanymi cieplnie drzwiczkami lub pokrywami. Kocioł posiada również izolację termiczną.

Do pobrania

Wyszczególnienie Parametry techniczne kotłów 5KLASA
Nominalna moc cieplna
kW
25
Moc minimalna
kW
8
Wielkość powierzchni ogrzewanej*
170-270
Sprawność cieplna
%
91
Klasa kotła (wg PN-EN303-5:2012)
Klasa 5
Maksymalna temperatura wody
°C
85
Minimalna temperatura powr. zasil.
°C
60/70
Ciśnienie robocze max
bar
1,5
Ciśnienie próbne
bar
4
Paliwo
-
Węgiel kamienny sortyment groszek energetyczny 31,2 o granulacji 5-25mm, zdolność spiekania RJ<10. wilgotność do 15%, zawartość miało do 10%, popiołu ≤10%, temperatura mięknienia popiołu ≥1150°C, zawartość części lotnych 28-40% siarka ≤0,6% wartość opałowa 26MJ/kg.
Zużycie paliwa
kg/h
1,1-2,3
Pojemność zbiornika paliwa
kg
150
Wymagany ciąg spalin
mbar
0,22-0,25
Orientacyjne parametry komina
przekrój otworu
wysokość komina
cm²
m

380
8
Średnica czopucha
mm
180
Średnica króćca zasilania i powrotu
mm
G11/2(48,3 x 3,2)
Wymiary podstawowe (wymiennika)
długość
szerokość
wysokość
mm

1010
560
1210
Wymiary podstawowe zestawu
długość
szerokość
wysokość
mm

1380
1200
1260
Masa zestawu bez wody
kg
640
Pobór mocy wentylat./motoredukt.
W
80/90
Napięcie zasilania 50Hz
V
230
Opory hydrauliczne
mbar
0,5 - 3,5

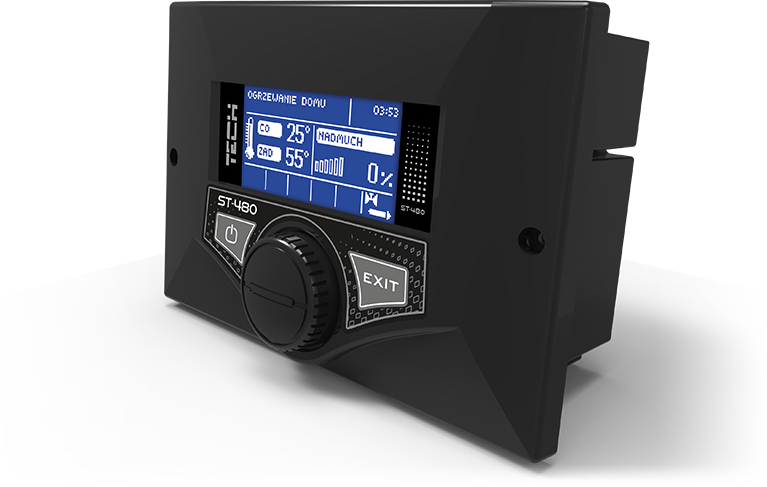

Funkcje realizowane przez sterownik:

  • sterowanie wentylatorem i podajnikiem ślimakowym lub tłokowym
  • sterowanie pompą CO
  • sterowanie pompą CWU
  • sterowanie pompą podłogowa
  • sterowanie pompą cyrkulacyjna
  • sterownie siłownikiem zaworu mieszającego
  • możliwość podłączenia regulatora pokojowego z komunikacja RS lub tradycyjna
  • możliwość podłączenia modułu ST-65 GSM
  • możliwość podłączenia modułu ST-505 ETHERNET
  • możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów ST-61 v4 lub ST-431n

Wyposażenie sterownika:

  • duży wyświetlacz graficzny ułatwiający obsługę sterownika
  • czujnik temperatury CO
  • czujnik temperatury CWU, podłogowej
  • czujnik temperatury zaworu i powrotu
  • czujnik zewnętrzny (bez przewodu)
  • czujnik temperatury podajnika (zabezpieczenie)
  • posiada zabezpieczenie temperaturowe (termik)
  • kabel zasilający
  • kable zasilające pompy
  • jednomodułowa obudowa panelowa pod zabudowę kotła lub obudowie metalowej

Do pobrania

Konfiguracje kotła

W zaawansowanej konfiguracji kotła oferujemy kilka opcji:

  • oferujemy wybór położenia podajnika z lewej/prawej strony kotła
  • oferujemy wybór otwierania drzwiczek na lewo/prawo
  • oferujemy wybór średnicy i rodzaju króćca zasilającego i powrotnego
  • oferujemy wybór położenia króćca zasilającego i powrotnego
  • oferujemy wybór kształtu i umiejscowienia czopucha kotła np. kolano w lewo, na górę itd.

1. Wyjście czopucha z tyłu
przesunięte w lewo.

2. Wyjście czopucha z tyłu
na środku.

3. Wyjście czopucha z tyłu
przesunięte w prawo.

4. Wyjście czopucha z tyłu
(kolano w lewo).

5. Wyjście czopucha z tyłu
(kolano w prawo).


Malowanie

Jako jedni z nielicznych producentów oferujemy Państwu dobór kotła w jednym z trzech wybranych kolorów: zielony / niebieski /czerwony.


Kształt czopucha

Kształt czopucha może być dobrany wg. oczekiwań klienta. Oferujemy kształt okrągły / kształt kwadratowy / kształt prostokątny.
