DRAGON PRIME

Kotły grzewcze

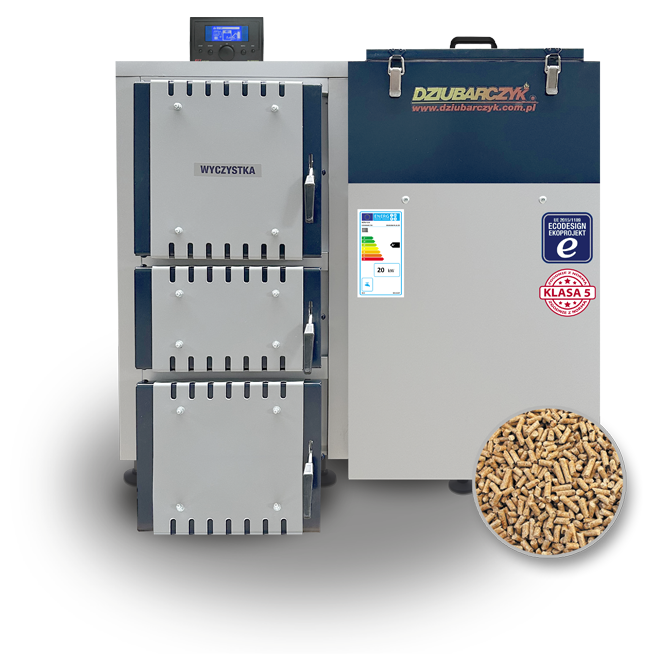

Kotły typu DRAGON PRIME to nowa generacja kotłów z automatycznym podawaniem paliwa, których nowoczesna konstrukcja i osprzęt pozwalają na spalanie paliw stałych w postaci pelletu o średnicy 6-8mm. Znajdują one zastosowanie w instalacjach C.O. i C.W.U. zarówno w układach grawitacyjnych jak i pompowych.

Kotły DRAGON PRIME posiadają zamontowany palnik pelletowy DRAGON PRIME odpowiedzialny za proces spalania. Ponadto urządzenie wyposażone jest w system automatycznego rozpalania dzięki wudowanej zapalarce, oraz system automatycznego czyszczenia palnika. Całym osprzętem kotła steruje mikroprocesorowy sterownik firmy KEY, model: RK 2006SPGM.

Sterownik KEY RK 2006 SPGM przeznaczony jest do sterowania kotłem pelletowym lub węglowym z automatycznym podanikiem paliwa. W wersji pelletowej obsługuje zaplarkę do automatycznego rozpalania paliwa. Oprócz prowadzenia procesu spalania zarządza także: obiegiem C.O.
(z możliwością podłączenia regulatorów pokojowych), obiegiem C.W.U.,
dodatkowym obiegiem grzewczym z zaworem mieszającym.

Zalety

• DOSTĘPNE MOCE - 10kW, 15kW, 20kW, 25kW


• STAL NAJWYŻSZEJ JAKOŚCI - blacha kotłowa P265GH


• NAJŁATWIEJSZY DOSTĘP DO ZAŁADUNKU - dostęp do paleniska poprzez otwarcie przednich drzwiczek


• PALIWO - PELLET DRZEWNY: średnica 6-8mm, wydajność energetyczna>17Mj/kg, wilgotność: <12%


• NAJDOGODNIEJSZE USTAWIENIE - na etapie zamówienia możliwość konfiguracji drzwiczek otwieranych na lewą lub prawą stronę kotła


• PODŁĄCZENIE DO KOMINA - tylnie lub górne wyjście spalin - rura fi 160mm


• CZYSZCZENIE KOTŁA - dostęp do kanałów poprzez otwarcie przednich


• NAJPROSTSZE STEROWANIE - sterownik RK 2006SPGM + palnik DRAGON PLUS

Dokumenty do pobrania

Informacje Parametry Sterowanie Konfiguracje Galeria

Paliwa spalane:

pellet drzewny

Kotły typu DRAGON PRIME dostępne są w następująchy mocach: 10kW, 15kW, 20kW, 25kW.

Kotły DRAGON PRIME przeznaczone są do ogrzewania indywidualnych budynków mieszkalnych, warsztatów, budynków gospodarczych i innych pomieszczeń użytkowych. Urządzenia można montować w instalacjach systemu zamkniętego jak również otwartego według norm, oraz inormacji zawartych w dokumentacji techniczno-ruchowej. Kotły DRAGON PRIME spełniają wymagania według normy EN 303-5:2021+A1:2022, oraz ECODESIGN (Ekoprojekt).

Do pobrania

karta katalogowa kotła DRAGON PRIME 10-25kW

Wyszczególnienie		Parametry techniczne kotłów DRAGON PRIME - RURY
Moc nominalna	kW	10	15	20	25
Wytworzone ciepło użytkowe Zakres mocy	kW	3-10	4-15	6-20	7-25
Wielkość powierzchni do ogrzania	m²	100	150	200	250
Wymagany ciąg spalin	Pa	20-25	20-25	20-25	20-25
Sprawność cieplna moc nom/min	%	~92%	~92%	~92%	~92%
Klasa ekologiczna kotła		5 Klasa & Ecodesign EN 303-5:2021+A1:2022 UE 2015/1189
Maksymalna temperatura wody	°C	85
Minimalna temperatura powrotu	°C	55
Maksymalne ciśnienie robocze	Bar	2
Pojemność komory zasobnika	kg	~100	~100	~100	~100
Pojemność wodna kotła	L	~64	~72	~82	~98
Paliwo	-	PELLET DRZEWNY średnica 6-8mm, wydajność energetyczna: >17 MJ/kg zawartość wilgoci w paliwie: <12%
Średnica zewnętrzna czopucha	mm	158	158	158	158
Średnica króćca zasilania powrotu	cal	GZ "1,5	GZ "1,5	GZ "1,5	GZ "1,5
Masa zestawu bez wody	kg	310	335	360	390

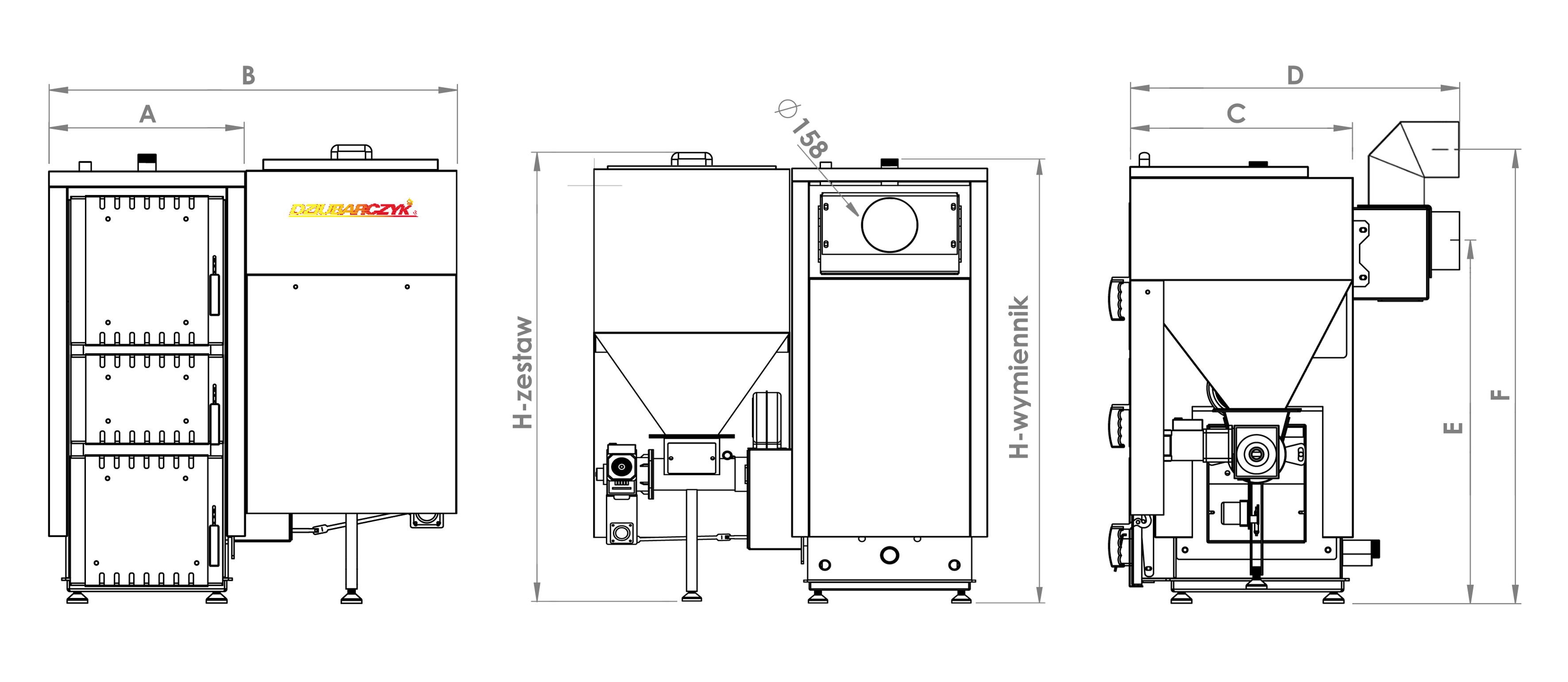

Wymiary gabarytowe zestawu (z nóżkami: 40mm) tolerancja +- 1% - wysokość H-zestaw - szerokość B - głębokość D (z czopuchem) - wysokość do środka czopucha E - wysokość do środka kolana F	mm	1200 1100 920 840 1160	1200 1100 920 910 1230	1220 1100 920 1000 1320	1220 1100 1020 1000 1320
Wymiary gabarytowe wymiennika (z nóżkami: 40mm) tolerancja +- 1% - wysokość H-wymiennik - szerokość A - głębokość C (bez czopucha)	mm	1060 530 660	1130 530 660	1220 530 660	1220 530 760
Wymiary gabarytowe zasobnika paliwa - wysokość - szerokość - długość	mm	670 565 600	670 565 600	670 565 600	670 565 600
Dla kotłów DRAGON PRIME 10-15kW wymiar H-zestaw jest większy od wymiaru H-wymiennik, gdyż zasobnik paliwa jest wyższy od wymiennika.
Zużycie energii elektrycznej: przy 100% mocy kotła/przy 30% mocy kotła	W	69/33	74/39	82/52	117/73
Napięcie zasilania	V	230

Sterownik KEY RK2006SPGM

Sterownik KEY RK 2006 SPGM przeznaczony jest do sterowania kotłem pelletowym lub węglowym z automatycznym podanikiem paliwa. W wersji pelletowej obsługuje zaplarkę do automatycznego rozpalania paliwa. Oprócz prowadzenia procesu spalania zarządza także: obiegiem C.O. (z możliwością podłączenia regulatorów pokojowych), obiegiem C.W.U., dodatkowym obiegiem grzewczym z zaworem mieszającym.

Do pobrania

instrukcja sterownika RK 2006SPGM

Konfiguracje kotła

W zaawansowanej konfiguracji kotła oferujemy kilka opcji:

• oferujemy wybór otwierania drzwiczek na lewo/prawo
• oferujemy wybór średnicy i rodzaju króćca zasilającego i powrotnego
• oferujemy wybór położenia króćca zasilającego i powrotnego
• oferujemy wybór położenia czopucha na tylnie lub górne wyjście

---

Kształt czopucha

Kształt czopucha może być dobrany wg. oczekiwań klienta. Oferujemy kształt okrągły / kształt kwadratowy / kształt prostokątny.
