MOCE KOTŁÓW:

10-24 kw

SPRAWNOŚĆ CIEPLNA:

>88%

DS UNI

kotły na węgiel 5 KLASA & ECODESIGN
spełnia normy PN-EN 303-5:2021-09

Kotły grzewcze

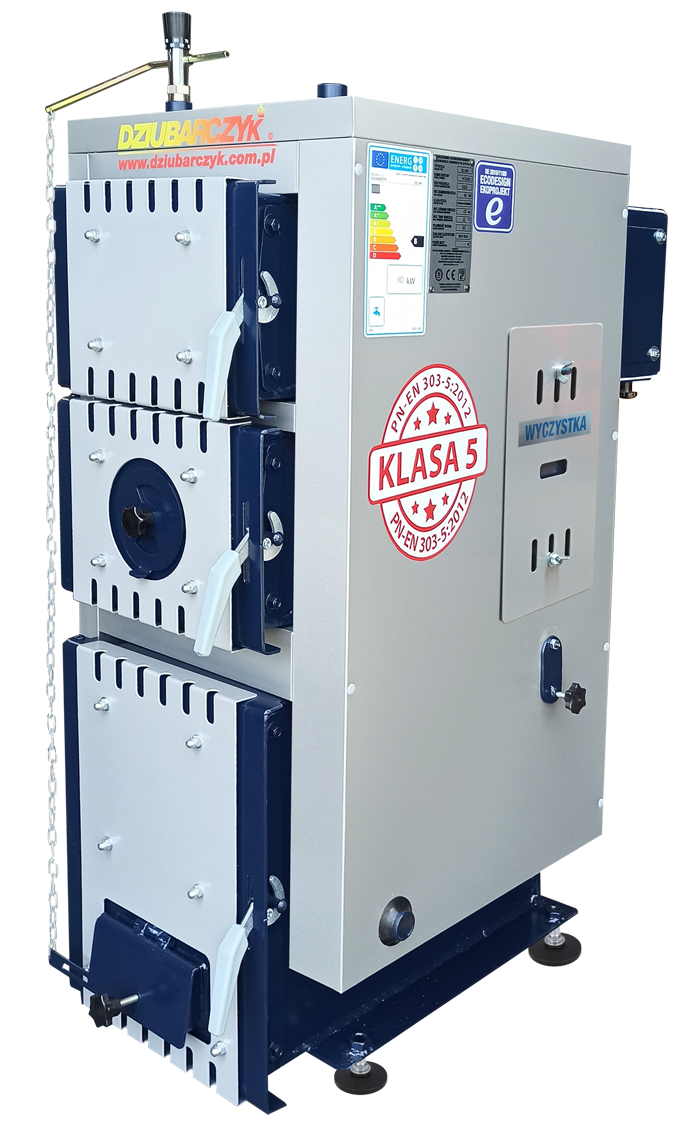

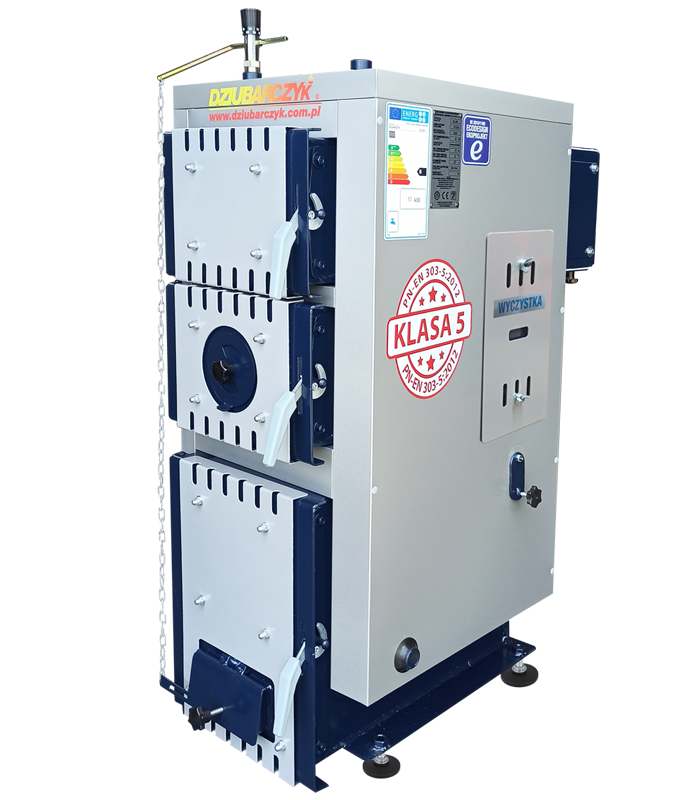

Kotły typu DS UNI to nowa generacja kotłów z ręcznym podawaniem paliwa. Wprowadzenie nowych rozwiązań konstrukcyjnych (odpowiedni kształt i układ kanałów oraz technika dolnego spalania) powodują redukcję emisji szkodliwych substancji do granicznych wartości spełniających wymagania klasy 5 i ekoprojektu, co potwierdza wysokie własności ekologiczne kotła na europejskim poziomie. Aby proces spalania mógł się odbywać niezbędne jest dostarczenie odpowiedniej ilości paliwa i tlenu zawartego w powietrzu do komory spalania. Kotły cechują się prostą, spawaną konstrukcją.

Zalety

DOSTĘPNE MOCE - 10kW, 13kW, 18kW, 24kW
STAL NAJWYŻSZEJ JAKOŚCI - blacha kotłowa P265GH

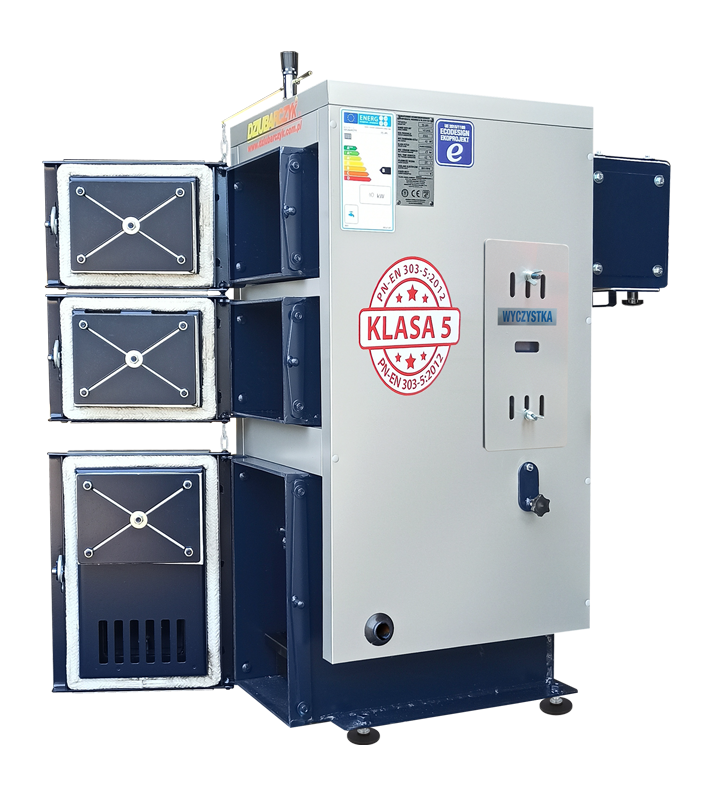

NAJŁATWIEJSZY DOSTĘP DO ZAŁADUNKU - dostęp do paleniska poprzez otwarcie przednich drzwiczek
PALIWO - węgiel kamienny typu orzech, wartość opałowa: >28Mj/kg, wilgotność: <11%, uziarnienie 25-50mm
NAJDOGODNIEJSZE USTAWIENIE - na etapie zamówienia możliwość konfiguracji drzwiczek otwieranych z lewej lub z prawej strony kotła

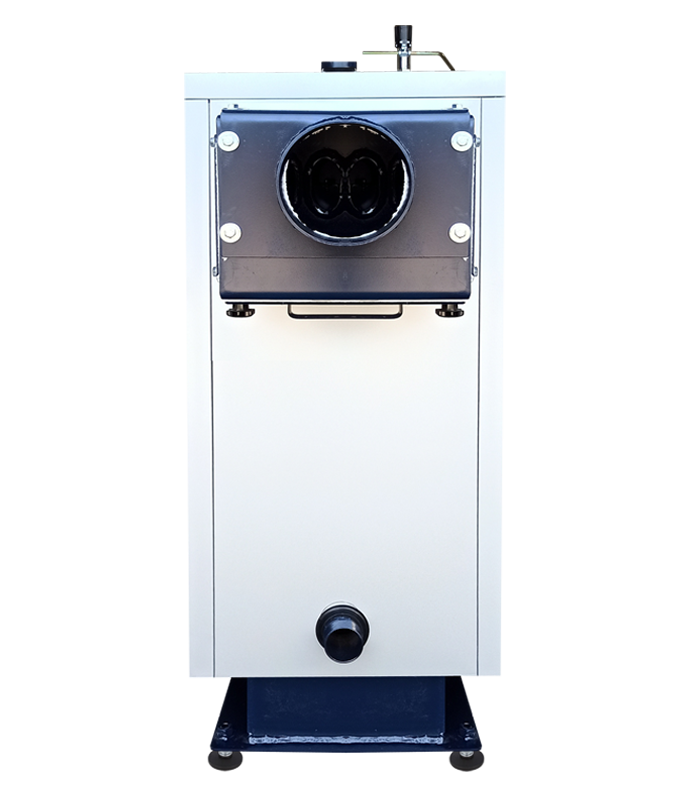

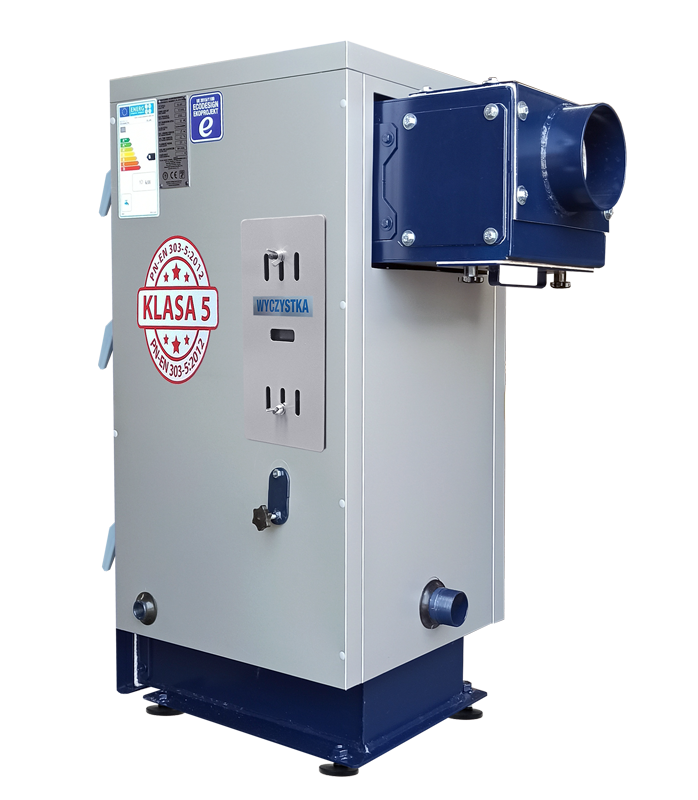

PODŁĄCZENIE DO KOMINA - możliwość konfiuracji: tylnie lub górne wyjści spalin

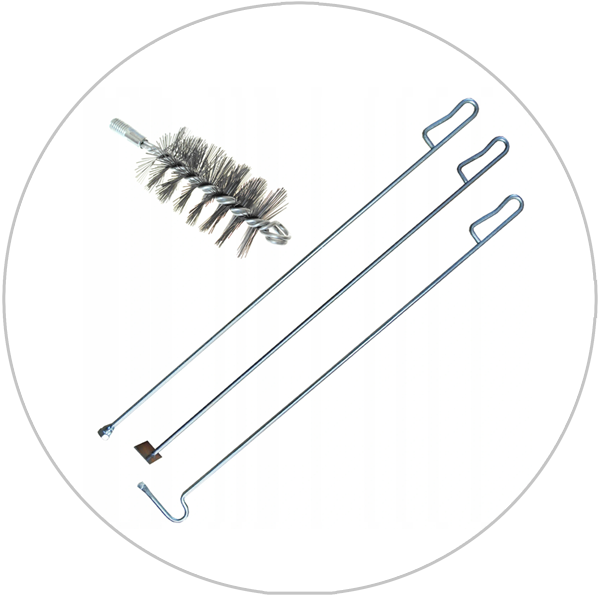

NAJPROSTSZE CZYSZCZENIE KOTŁA - dostęp do kanałów poprzez otwarcie przednich drzwiczek
NAJPROSTSZE STEROWANIE - w zestawie miarkownik ciągu

Informacje Parametry Sterowanie Konfiguracje Galeria

Paliwa spalane:

węgiel typu orzech

drewno w celu rozpalenia

Kotły typu DS UNI produkowane są o mocy: 10-24 kW.

Wygodny i sprawdzony uniwersalny kocioł z ręcznym zasypem na węgiel- orzech o mocy 10/13/18/24 kW , przeznaczony do ogrzewania indywidualnych budynków mieszkaniowych , warsztatów, budynków gospodarczych i innych pomieszczeń użytkowych. Odpowiednio ułożone kanały , ich kształt oraz pozostałe nowe rozwiązania konstrukcyjne pozwoliły uzyskać emisję substancji szkodliwych zgodne z obowiązującymi normami , które zostały potwierdzone przez akredytowane laboratorium. Kocioł spełnia wszystkie normy ecodesign. Użytkownik może montować kocioł w instalacjach systemu zamkniętego jak również otwartego.

Do pobrania

karta katalogowa kotła DS UNI 10-35 kW

Wyszczególnienie		Parametry techniczne kotłów DS UNI
Moc nominalna	kW	10	13	18	24
Wytworzone ciepło użytkowe zasyp1 / zasyp 2	kW	10,61/10,65	12,99/13,21	18,25/91,60	24,62/24,73
Powierzchnia grzewcza kotła	m²	1,3	1,7	2,4	3,2
Stałopalność	h	4,5	4,5	4,5	4,5
Wielkość powierzchni do ogrzania	m²	120	160	220	280
Wymagany ciąg spalin	Pa	20	20	20	25
Sprawność cieplna - zasyp1 / zasyp2	%	90,73/91,66	88,62/89,37	91,36/91,60	90,93/90,95
Klasa ekologiczna kotła		5 Klasa & Ecodesign PN-EN 303-5:2021-09 UE 2015/1189
Maksymalna temperatura wody	°C	85
Minimalna temperatura powrotu	°C	55
Maksymalne ciśnienie robocze	Bar	1,5
Pojemność komory zasobnika	dm³	24	28	36	48
Pojemność wodna kotła	L	62	72	88	100
Paliwo	-	Węgiel kamienny typu orzech - średnica 25-55mm, wydajność energetyczna > 28 MJ/kg, zawartość wilgoci < 12%
Średnica przekroju czopucha	mm	160	160	160	160
Średnica króćca zasilania powrotu	cal	GZ "2	GZ "2	GZ "2	GZ "2
Masa zestawu bez wody	kg	243	254	315	336

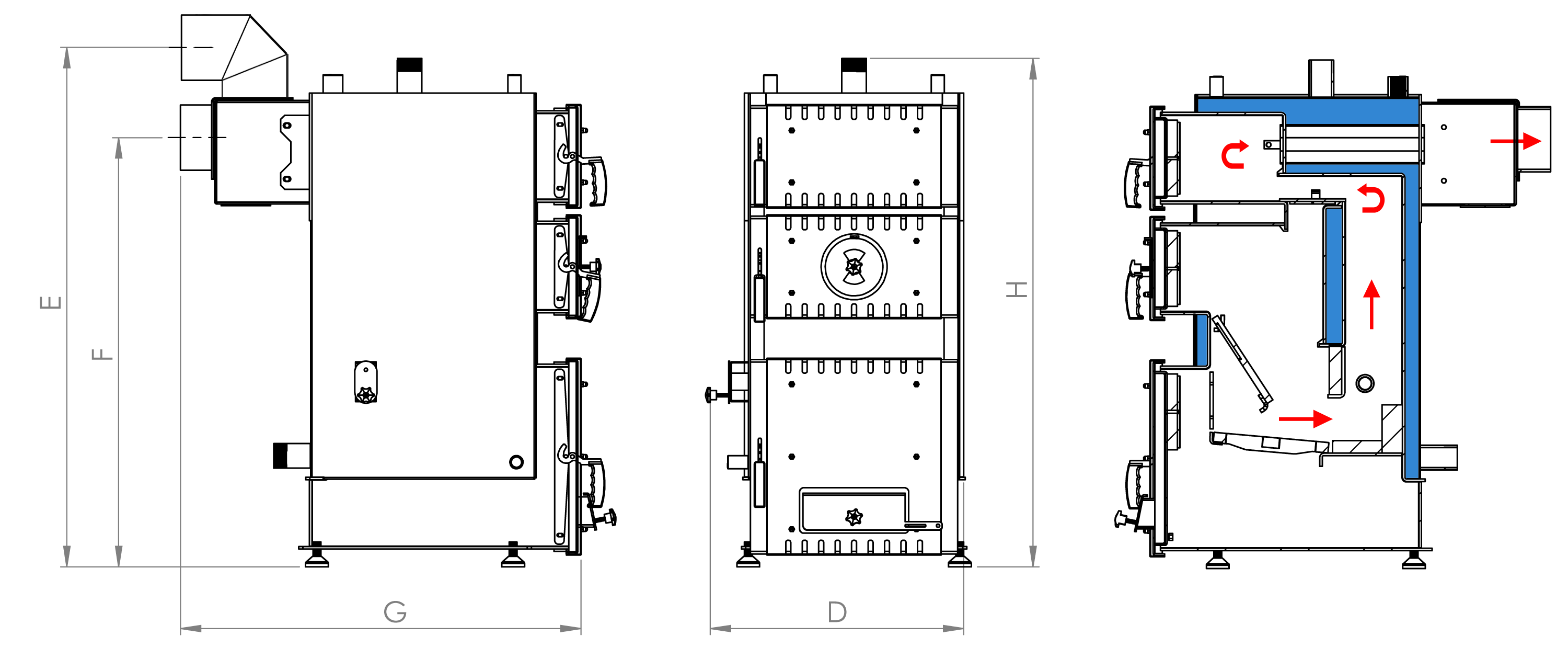

Wymiary gabarytowe zestawu (Z STÓPKAMI) - szerokość D - wysokość H (z stópkami) - głębokość G (z czopuchem) - wysokość do środka czopucha F (z stópkami) - wysokość do środka kolana E (z stópkami)	mm	525 1190 910 980 1300	525 1240 970 1030 1350	665 1240 980 1030 1350	665 1290 1000 1080 1400

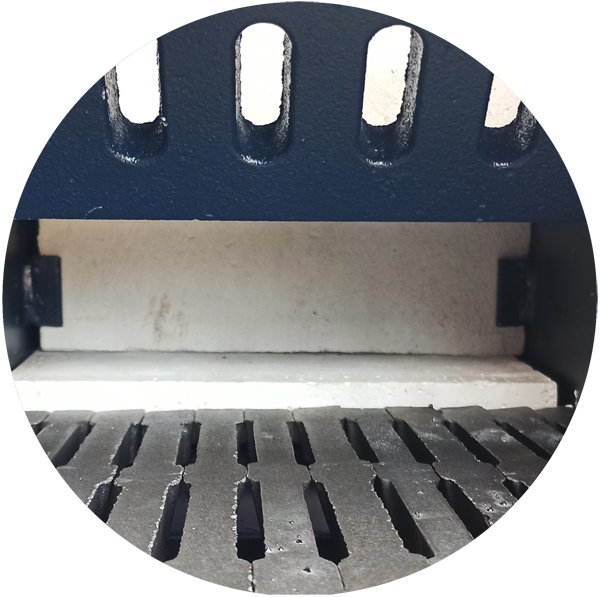

Wymiary paleniska - szerokość - wysokość (od ruszt do kanału) - długość	mm	275 460 225	275 510 275	415 510 275	415 560 275

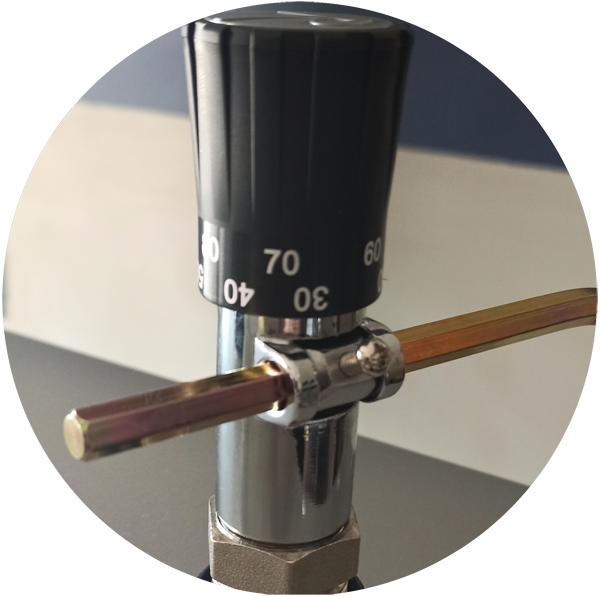

Miarkownik ciągu Regulus to prosta konstrukcja wyposażona w głowicę wykonaną z materiału odpornego na wysoką temperaturę i uszkodzenia mechaniczne gwarantują łatwą obsługę oraz długą żywotność urządzenia. Posiada on wymiary 120 x 145 mm z rozstawem cięgna 120 stopni, zakres temperatury 30-90 stopni C, oraz maksymalny udźwig 0,8 kg. Regulator steruje temperaturą wody w kotle za pomocą wmontowanej w nim nastawnej głowicy termostatycznej poprzez zwiększanie lub zmniejszanie ilości powietrza potrzebnego do spalania paliwa w kotle.

Może być montowany na wszystkich rodzajach kotłów na paliwa stałe z króćcem 3/4" gwintowanym wewnętrznie w pozycji poziomej jak również pionowej.

Montaż regulatora:

Termostatyczny regulator ciągu kominowego montowany jest za pomocą wkręcania wykonanego na nim gwintu zewnętrznego 3/4" do przyłącza wykonanego na kotle z gwintem wewnętrznym 3/4". Podczas montażu gwint najlepiej uszczelnić nićmi konopi lub taśmą teflonową. Więcej szczegółów znajdziecie Państwo w załączonej wraz z urządzeniem instrukcji montażu.
