DS UNI BIO
kotły na pellet 5 KLASA & ECODESIGN
spełnia normy PN-EN 303-5:2021-09
KOTŁY ZNAJDUJĄ SIĘ NA LIŚCIE ZIELONYCH URZĄDZEŃ "ZUM": DS UNI BIO 13kW - link do strony
DS UNI BIO 18kW - link do strony
DS UNI BIO 24kW - link do strony
Kotły grzewcze

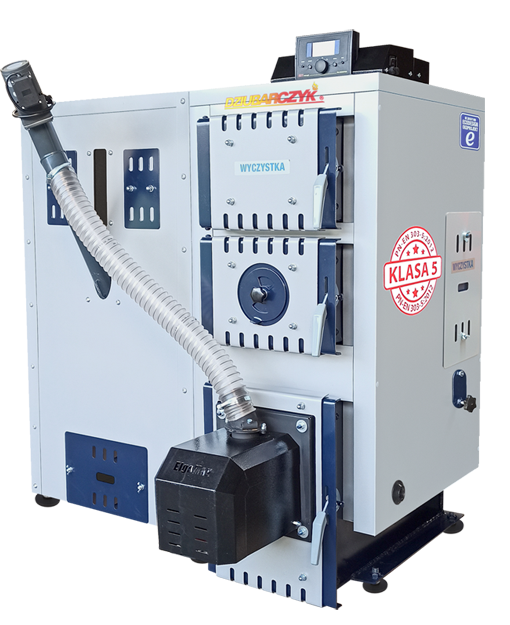

Kotły typu DS UNI BIO to nowa generacja kotłów z automatycznym podawaniem paliwa, których nowoczesna konstrukcja i osprzęt pozwalają na spalanie paliw stałych w postaci pelletu o średnicy 6-8mm.
Budowa kotłów DS UNI BIO to zwarta konstrukcja z odpowiednio ułożonymi kanałami, elementami ceramicznymi, oraz łatwodostępnymi włazami wyczystnymi i paleniskowo-popielnikowymi.
Kotły DS UNI BIO posiadają zamontowany w przednich dolnych drzwiczkach palnik pelletowy firmy ELGOMAX odpowiedzialny za proces spalania. Ponadto urządzenie wyposażone jest w system automatycznego rozpalania dzięki wudowanej zapalarce, oraz system automatycznego czyszczenia palnika. Całym osprzętem kotła steruje mikroprocesorowy sterownik firmy KEY, model: RK 2006SPGM.
Kotły DS UNI BIO posiadają zamykany pokrywą zasobnik paliwa ustawiony po prawe, bądź lewej stronie kotła w zależności od złożonego zamówienia. Kąt osuwania się paliwa, oraz pojemność pozwalają na kilkudniową, bezobsługową pracę kotła. Z przodu zasobnika zamontowany jest zespół podający paliwo z kosza do palnika pelletowego.
Zalety
- DOSTĘPNE MOCE - 13kW, 18kW, 24kW
- STAL NAJWYŻSZEJ JAKOŚCI - blacha kotłowa P265GH
- NAJŁATWIEJSZY DOSTĘP DO ZAŁADUNKU - dostęp do paleniska poprzez otwarcie przednich drzwiczek
- PALIWO - PELLET DRZEWNY: średnica 6-8mm, wydajność energetyczna>17Mj/kg, wilgotność: <12%
- NAJDOGODNIEJSZE USTAWIENIE - na etapie zamówienia możliwość konfiguracji drzwiczek otwieranych na lewą lub prawą stronę kotła
- PODŁĄCZENIE DO KOMINA - tylnie lub górne wyjści spalin - rura fi 160mm
- CZYSZCZENIE KOTŁA - dostęp do kanałów poprzez otwarcie przednich i bocznych drzwiczek
- NAJPROSTSZE STEROWANIE - sterownik RK 2006SPGM + palnik pelletowy ELGOMAX
Dokumenty do pobrania
| DS UNI BIO 13 o mocy 13kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
DS UNI BIO 18 o mocy 18kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
DS UNI BIO 24 o mocy 24kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
Paliwa spalane:
pellet drzewny
Kotły typu DS UNI BIO dostępne są w następująchy mocach: 9kW, 15kW, 20kW.
Kotły DS UNI BIO przeznaczone są do ogrzewania indywidualnych budynków mieszkalnych, warsztatów, budynków gospodarczych i innych pomieszczeń użytkowych. Urządzenia można montować w instalacjach systemu zamkniętego jak również otwartego według norm, oraz inormacji zawartych w dokumentacji techniczno-ruchowej. Kotły DS UNI BIO spełniają wymagania według normy PN-EN 303-52012, oraz ECODESIGN (Ekoprojekt).
Do pobrania
| Wyszczególnienie | Parametry techniczne kotłów DS UNI BIO | ||||||||
| Moc nominalna | kW | 13 | 18 | 24 | |||||
| Powierzchnia grzewcza kotła | m2 | 1,7 | 2,4 | 3,2 | |||||
| Wielkość powierzchni do ogrzania | m² | 160 | 220 | 280 | |||||
| Wymagany ciąg spalin | Pa | 20 | 20 | 25 | |||||
| Sprawność cieplna nom/min | % | 92,22/92,80 | 92,08/92,42 | 92,19/92,91 | |||||
| Klasa ekologiczna kotła | 5 Klasa & Ecodesign PN-EN 303-5:2021-09 UE 2015/1189 |
||||||||
| Maksymalna temperatura wody | °C | 85 | |||||||
| Minimalna temperatura powrotu | °C | 55 | |||||||
| Maksymalne ciśnienie robocze | bar | 1,5 | |||||||
| Pojemność zasobnika paliwa | l/kg | 250/180 | 250/180 | 250/180 | |||||
| Pojemność wodna kotła | l | 72 | 88 | 100 | |||||
| Paliwo | - | PELLET DRZEWNY średnica 6-8mm, wydajność energetyczna: >17 MJ/kg zawartość wilgoci w paliwie: <12%, |
|||||||
| Zużycie paliwa dla mocy nom/min | kg/h | 3,14/0,79 | 4,21/1,17 | 5,54/1,38 | |||||
| Średnica zew. czopucha | mm | 158 | 158 | 158 | |||||
| Średnica króćca zasilania powrotu | cal | GZ "2 | GZ "2 | GZ "2 | |||||
| Orientacyjna wysokość komina | m | 4-6 | 4-6 | 4-6 | |||||
| Masa zestawu bez wody | kg | 350 | 415 | 450 | |||||

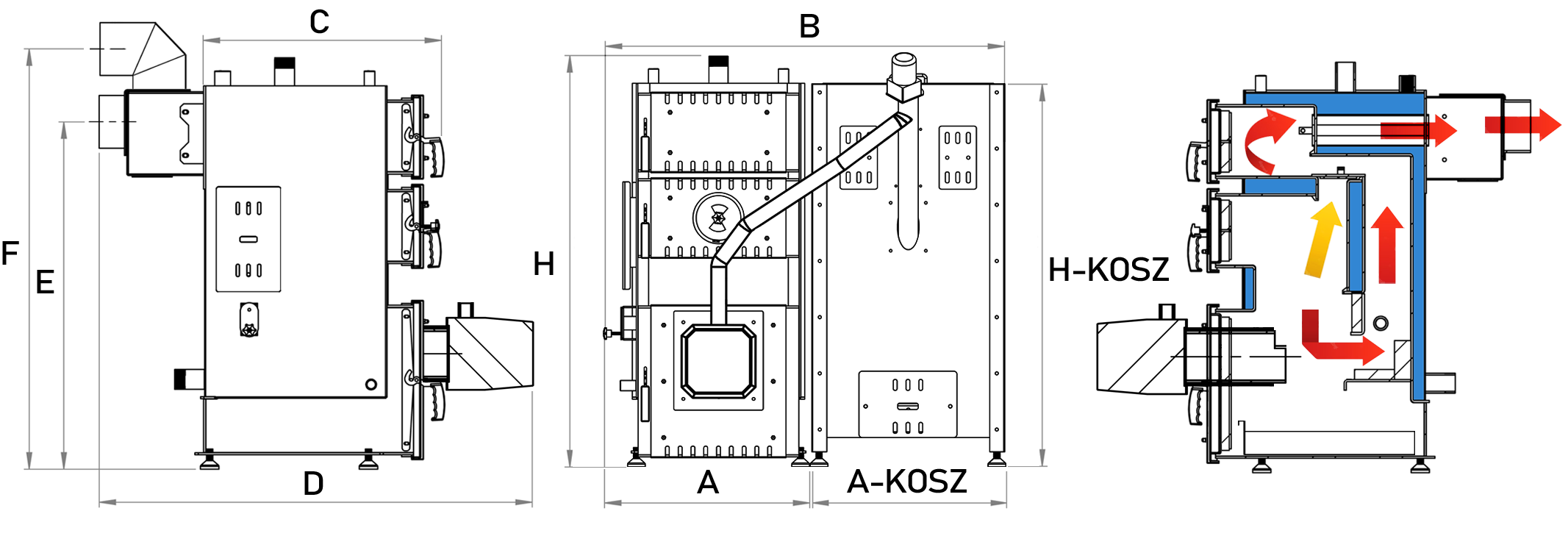

| Wymiary gabarytowe zestawu (Z STÓPKAMI 30mm) - szerokość B (z wyczystakmi i koszem) - wysokość H (stópki 30mm) - głębokość D (z czopuchem i palnikiem) - wysokość do środka komina E (stópki 30mm) - wysokość do środka komina F (stópki 30mm) |
mm |
1140 1250 1250 1050 1370 |
1280 1250 1250 1050 1370 |
1280 1300 1300 1100 1420 |
|||||
| Wymiary gabarytowe wymiennika (Z STÓPKAMI 30mm) - szerokość A (z wyczystakmi i koszem) - wysokość H (stópki 30mm) - głębokość C (bez czopucha i palnika) |
mm |
540 1250 740 |
680 1250 740 |
680 1300 790 |
|||||
| Wymiary gabarytowe zasobnika - szerokość A-KOSZ - głębokość C-KOSZ - wysokość H-KOSZ |
mm |
600 600 1180 |
600 600 1180 |
600 600 1230 |
|||||
|
Zużycie energii elektrycznej: przy 100% mocy kotła/przy 30% mocy kotła |
W | 53,18/36,20 | 61,45/44,35 | 71,37/51,21 | |||||
| Napięcie zasilania | V | 230 | |||||||
Miarkownik ciągu Regulus to prosta konstrukcja wyposażona w głowicę wykonaną z materiału odpornego na wysoką temperaturę i uszkodzenia mechaniczne gwarantują łatwą obsługę oraz długą żywotność urządzenia. Posiada on wymiary 120 x 145 mm z rozstawem cięgna 120 stopni, zakres temperatury 30-90 stopni C, oraz maksymalny udźwig 0,8 kg. Regulator steruje temperaturą wody w kotle za pomocą wmontowanej w nim nastawnej głowicy termostatycznej poprzez zwiększanie lub zmniejszanie ilości powietrza potrzebnego do spalania paliwa w kotle.
Może być montowany na wszystkich rodzajach kotłów na paliwa stałe z króćcem 3/4" gwintowanym wewnętrznie w pozycji poziomej jak również pionowej.
Montaż regulatora:
Termostatyczny regulator ciągu kominowego montowany jest za pomocą wkręcania wykonanego na nim gwintu zewnętrznego 3/4" do przyłącza wykonanego na kotle z gwintem wewnętrznym 3/4". Podczas montażu gwint najlepiej uszczelnić nićmi konopi lub taśmą teflonową. Więcej szczegółów znajdziecie Państwo w załączonej wraz z urządzeniem instrukcji montażu.
Konfiguracje kotła
W zaawansowanej konfiguracji kotła oferujemy kilka opcji:
- oferujemy wybór otwierania drzwiczek na lewo/prawo
- oferujemy wybór średnicy i rodzaju króćca zasilającego i powrotnego
- oferujemy wybór położenia króćca zasilającego i powrotnego
- oferujemy wybór położenia czopucha na tylnie lub górne wyjście
Kształt czopucha
Kształt czopucha może być dobrany wg. oczekiwań klienta. Oferujemy kształt okrągły / kształt kwadratowy / kształt prostokątny.
