HEIZKESSEL
LEISTUNG:
30 kw
THERMISCHER WIRKUNGSGRAD:
91%

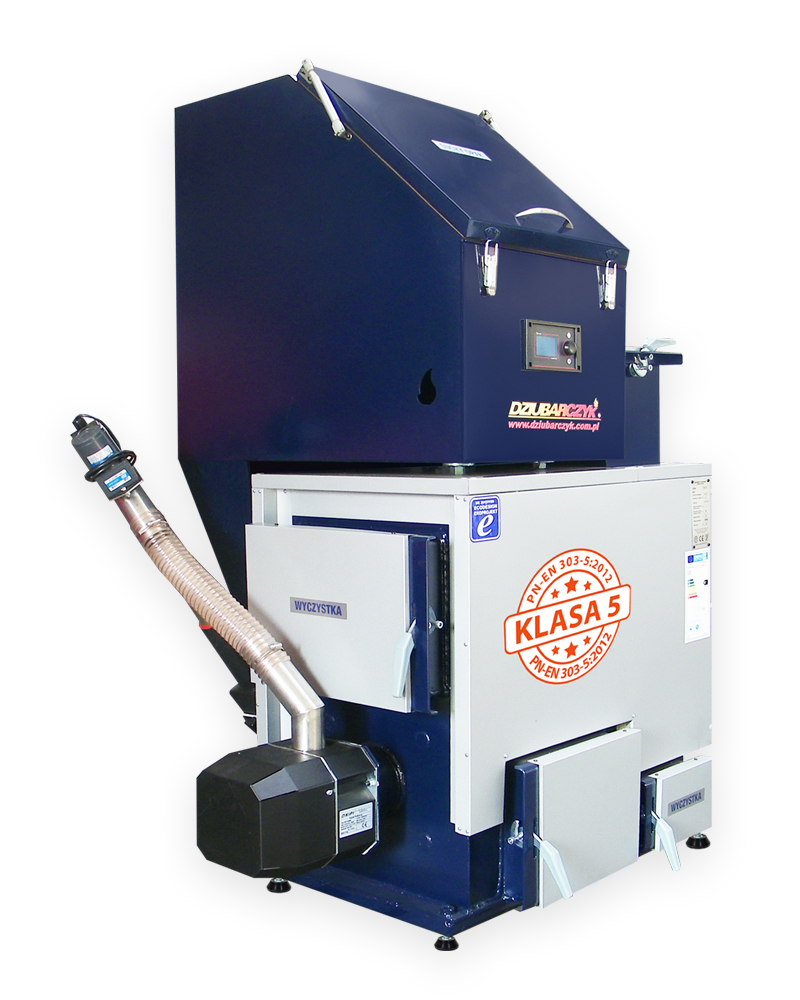

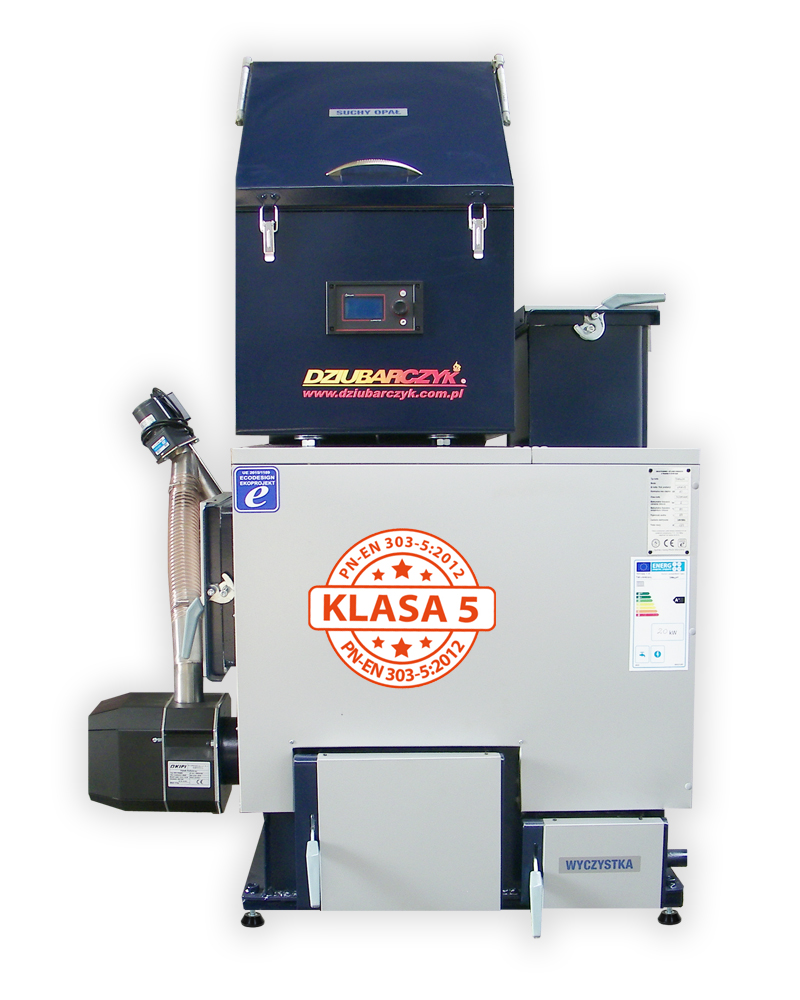

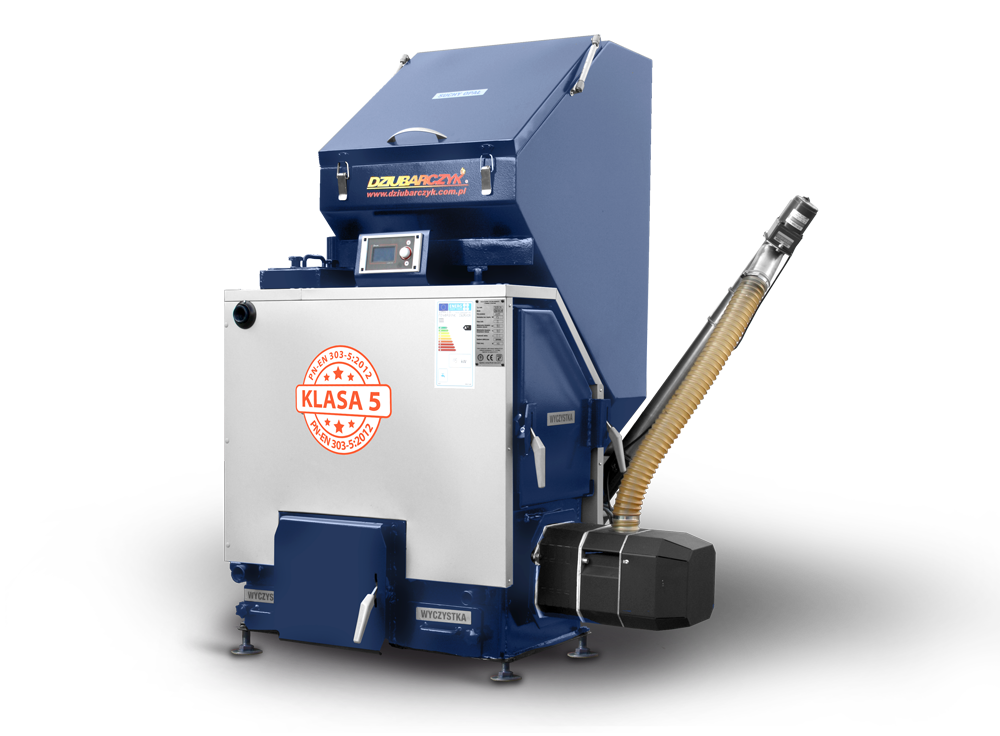

DRAGON

Umweltfreundliche Heizkessel an die Verbrennung von Pellets angepasst

Heizkessel

Die Heizkessel Typ DRAGON sind umweltfreundliche Niedrigtemperatur-Zentralheizungskessel, die zur effektiven und vollautomatisierten Verbrennung der Biomasse in Form von Pellets geeignet sind. im Heizkessel wurde der Einwurf-Rohrbrenner mit technologisch fortgeschrittener Steuerung.

Vorteil

  • HOCHWERTIGE STAHL – Kesselblech P265GH
  • LEICHTER ZUGANG ZUR VERLADUNG – Kraftstofftank auf 1m Höhe über dem Boden positioniert
  • ÖKO-BRENNSTOFF – Pelletkessel mit der Möglichkeit von Verbrennung der Öko-Erbse / Kohlenstaubs (30 mm)
  • BEQUEMSTE EINSTELLUNG VOM BEHÄLTER - Konfigurationsmöglichkeit sowohl aus linken wie auch von der rechten Seite des Kessels
  • EINFACHSTE KESSELREINIGUNG – Zugang zu Kanälen durch das öffnen der vorderen Türen
Information Technische Daten Steuerung Konfigurationen Galerie

Kraftstoff:

Pellet

Pea-Kohle/Pellet


Feinkohle/Pellet

Sie werden mit dem Leistungsbereich von 30 kW produziert. Der Hauptvorteil der Heizkessel Typ DRAGON besteht in einer bequemen und einfachen Bedienung, die lediglich Ergänzung des Brennstoffstands im Einfülltrichter umfasst (je nach den meteorologischen Bedingungen und Wärmedämmung des Gebäudes - alle 3-6 Tage).

Die Heizkessel Typ DRAGON sind so konstruiert, dass es möglich ist, ein äußeres Brennstoffzufuhrsystem von dem Hauptlager anzuschließen. Bedienung des Kessels umfasst auch die periodische Entleerung des Aschenkastens.

Die Vielseitigkeit der Heizkessel beruht darauf, dass man daran Brennstoffbehälter (Einfülltrichter) sowohl an der linken als auch rechten Seite installieren kan.

Das innovative System der Zündung und automatischer Reinigung des Brenners ermöglicht Verbrennung des (ver-schmutzten) preisgünstigen, minderwertigen Brennstoffs. Deshalb wurden die Heizkessel Typ DRAGON als verbrauchsgünstigste und umweltfreundlichste Heizkessel in ihrer Klasse anerkannt.

Verzeichnis Technische Parameter DRAGON
Die Heizkessel Typ DRAGON
Nennleistung kW 30
Leistungsbereich kW 10 - 30
Umfang der zu erwärmenden Fläche m² 80 - 250
Thermischer Wirkungsgrad % 91%
Maximale Wassertemperatur °C 90
Minimale Rückschlagtemperatur °C 35
Maximaler Arbeitsdruck Bar 1,5
Brennstoffverbrauch kg/h 3,5
Durchschnitt der Kaminleitung cm² 280
Höhe der Kaminleitung m 5
Wasserinhalt des Kessels l 100
Inhalt des Einfülltrichters kg 150
Brennstofftyp - Pellets (Biomasse)
Fuchsdurchmesser mm ø160
Durchmesser des Speise- und Rüchschlagstutzen cal 1"
Gewicht des Satzes, wasserfrei kg 275
Maße des Satzes:
- Breite D
- Höhe H
- Tiefe G
- Höhe der Mitte der Rauchgas
mm
1150
1500
780
830
Abmessungen des Austauschteiles:
- Breite
- Höhe
- Tiefe mit Fuchs
mm
800
880
430
Maße des Satzes Behälter Brennstoff:
- Breite
- Höhe
- Tiefe
mm
600
1150
730
Leistungsaufnahme W 35
Speisespannung V 230
Freiraum, behälterseitig mm 550

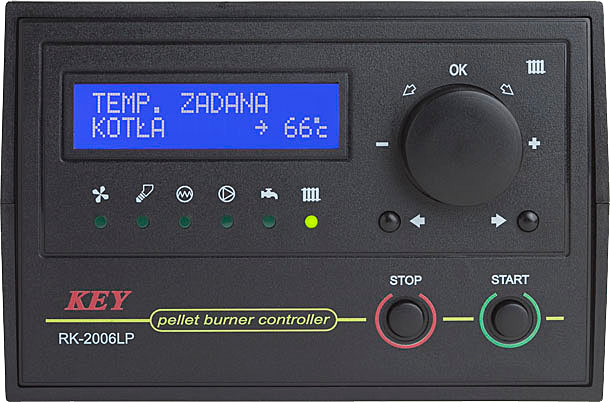

Regelgerät RK-2006LP

Der RK-2006LP ist ein Regelgerät, das für die Regulation der Kesseltemperatur mit dem Brenner für Pellets bestimmt ist.

Die Temperaturhöhe des Kessels wird auf dem vorbestimmten Niveau vom Benutzer durch die Steuerung mit dem Gebläse Ventilator sowie der Fülltrichter oder Dosierverteiler durch die Zusammenarbeit mit eingebauten internen Verteiler (Stocker) gehalten. Der Regler ermöglicht die Pumpensteuerung der ZH Zirkulations- und NW Pumpe. Der Regler hat auch die Möglichkeit, den Brennstoff automatisch anzuzünden.

Das Text-LCD erlaubt auf eine einfache intuitive Bedienung. Reiche Parameter-Programmiermöglichkeiten des Reglers ermöglichen eine präzise Anpassung von Parametern der Kesselarbeit zum Heizsystem.

Der Regler verfügt über STB — Sicherheitstemperaturbegrenzer, eine selbstständige elektronische Kesselsicherung gegen Überhitzung.

Um eine genauere Temperaturregelung in beheizten Räumen zu versichern, wurde der Regler mit einem Eingang zum Anschluss eines beliebigen Raumthermostat mit Kontaktausgang ausgestattet.

Das Reglergehäuse ist zur Standardgröße 144 × 96 mm angepasst.

Der Regler ist entsprechend in gesicherte ausgestattet Halbleiter-Temperatursensoren ausgestattet.

Kessel Konfigurationen

Bei der fortgeschrittenen Kessel Konfiguration bieten wir ein paar Varianten an:

  • wir bieten eine Auswahl der Position vom Behälter von der linken/rechten Seite des Kessels
  • wir bieten eine Auswahl der Öffnung von Türen nach links/rechts
  • wir bieten eine Auswahl vom Durchmesser und Art der Versorgungs- und Übergangsstutzen
  • wir bieten eine Auswahl der Position vom Versorgungs- und Übergangsstutzen
  • wir bieten eine Auswahl der Form und Position vom Rauchfang des Kessels z.B. Gelenk nach links, na oben usw.

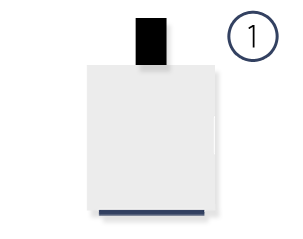

1. Rauchfangausgang von hinten
an der Mitte.

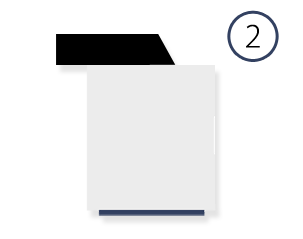

2. Rauchfangausgang von hinten
(Gelenk nach links).

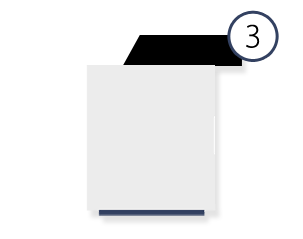

3. Rauchfangausgang von hinten
(Gelenk nach links).

Rauchfang-Gestalt

Die Gestalt des Rauchfangs kann gem. der Erwartungen des Kunden angepasst werden. Wir bieten eine runde Form / Quadratform / Rechteckform an.
