HEIZKESSEL
LEISTUNG:
25 kw
THERMISCHER WIRKUNGSGRAD:
>82-86%

vitoRET

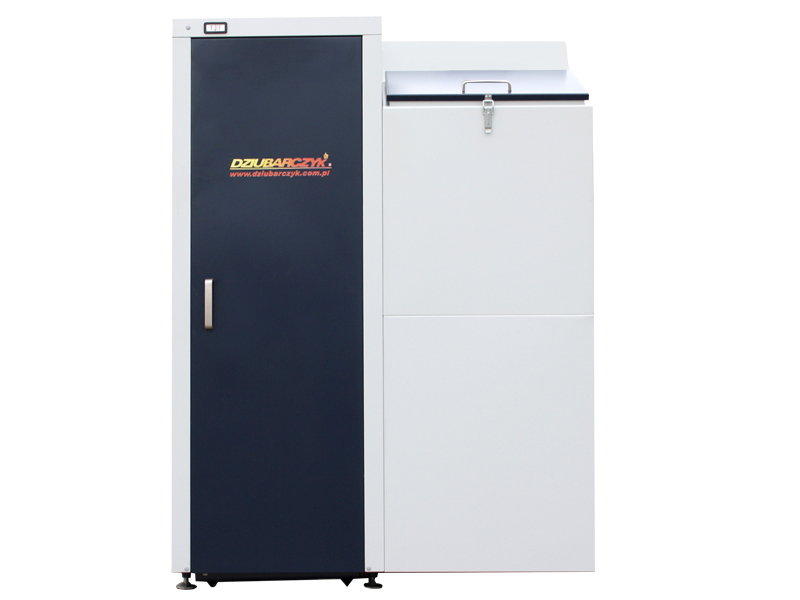

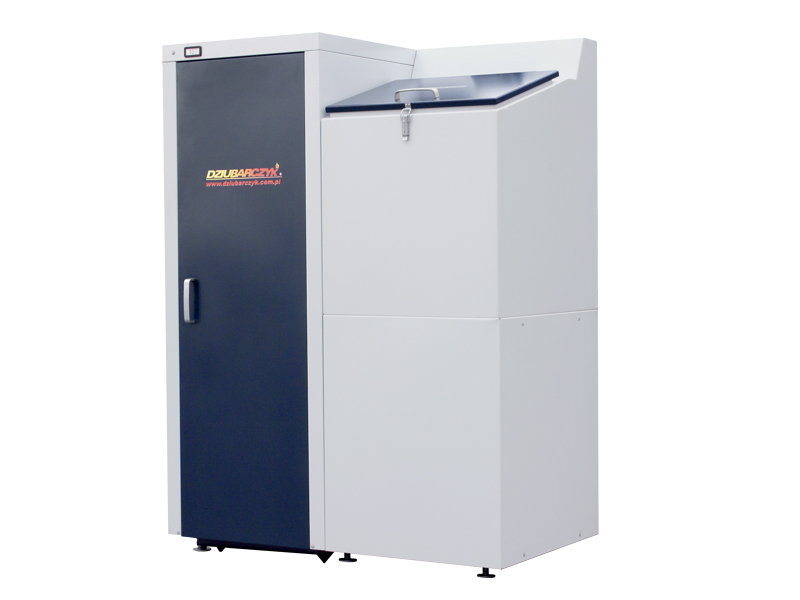

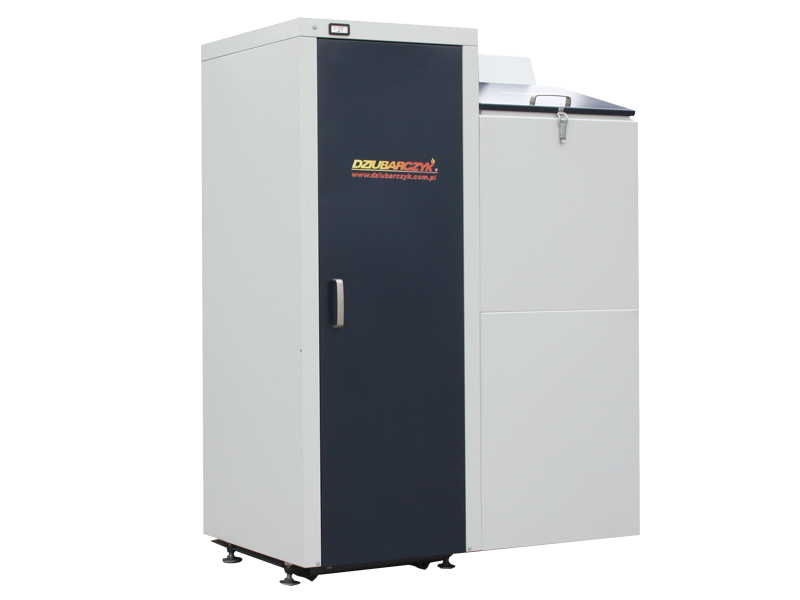

Heizkessel mit automatischem Brennstoff-Förderungssystem mit Warmwasserbehälter

Heizkessel

Die Heizkessel Typ vitoRET sind moderne Heizungseinrichtungen, ausgestattet mit automatischem System der Brennstoffzufuhr und Dosierung der Verbrennungsluft. Das Ganze wird um Brennstoffbehälter und Temperaturregler ergänzt.

Vorteil

  • HOCHWERTIGE STAHL – Kesselblech P265GH

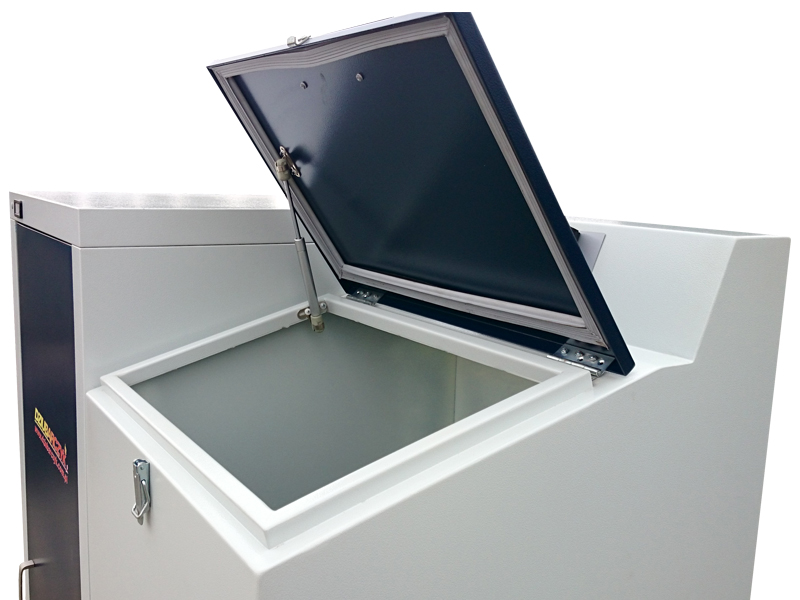

  • LEICHTER ZUGANG ZUR VERLADUNG – Kraftstofftank auf entsprechender Höhe über dem Boden positioniert
  • MODERNES GEHÄUSE - der Kessel in einem ergonomischen Design umhüllt
  • GROSSE LADEKAMMER AUF DEM GUSSEISEN- ODER WASSERNOTFALLROST (OPTION)
  • BEQUEMSTE EINSTELLUNG VOM BEHÄLTER - Konfigurationsmöglichkeit sowohl aus linken wie auch von der rechten Seite des Kessels

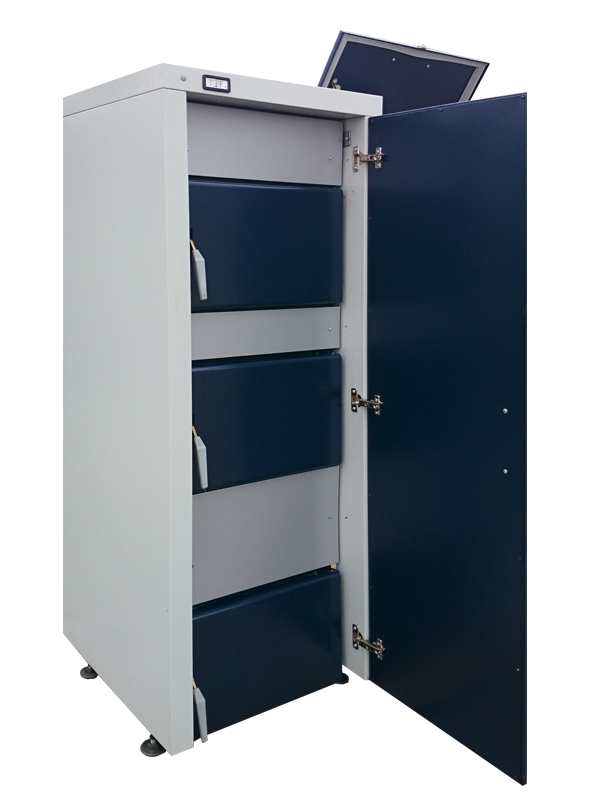

  • EINFACHSTE KESSELREINIGUNG – Zugang zu Kanälen durch das öffnen der vorderen Türen
Information Technische Daten Steuerung Konfigurationen Galerie

Brennstoff am Brenner verbrannt:

Pea-Kohle

Feinkohle


Pea-Kohle/Pellet

Pea-Kohle/Hafer

Kraftstoff auf dem Rost verbrannt:

Kohle

Brikett


Holz

Hackschnitzel

Sie werden mit dem Leistungsbereich von 25kW produziert. Dank Anwendung des modernen Retortenbrenners mit einem breiten Betriebsbereich (25-100%) wurde der verbrauchsgünstigste Verbrennungsprozess im fortlaufenden System erreicht.

Die Brennstoffzufuhr vom Behälter zum Retortenbrenner erfolgt mit Hilfe von Förderschnecke. Der Wärmeaustauscher ist aus hochwertigem Kesselstahl gefertigt, was eine langjährige Lebensdauer garantiert.

Der Vorteil von Retortenkessel besteht in der kleinen Feuerung, sog. Retortenfeuerung mit einem hohen Wirkungsgrad. Ein charakteristisches Merkmal von votiRET Heizkesseln ist niedrige Emission der gesundheitsschädlichen Substanzen, die durch eine rauchlose Verbrennung des Brennstoffs erreicht wird.

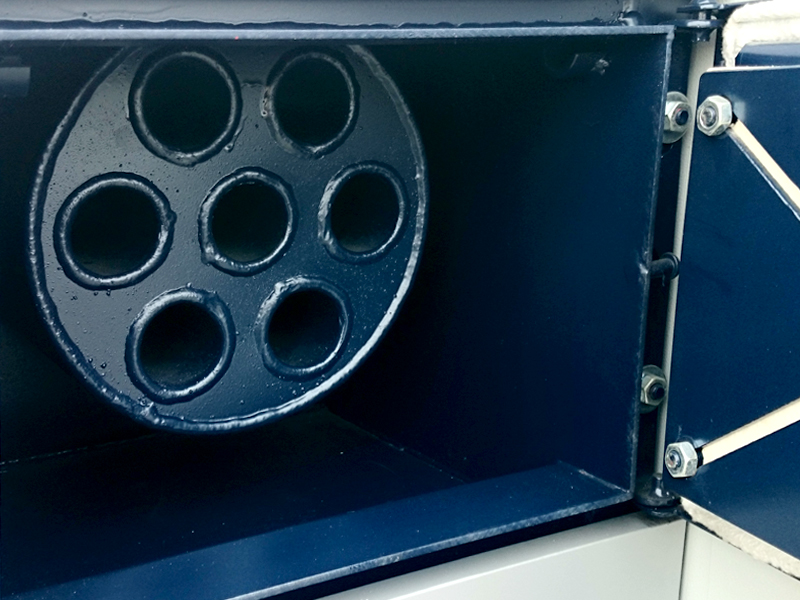

Die zusätzliche Wiedergewinnung der in den Abgasen enthaltenen Wärme ist dank der speziellen Konstruktion des Rohraustauschers möglich, die einen hohen Wirkungsgrad gewährleistet.

Im Vergleich zu den üblichen Kohlenverbrennungsprozessen wird dank der Anwendung der Retortenbrenner der Brennstoffverbrauch erheblich reduziert und die Emission vom Stickstoffmonoxid vermindert; infolge des niedrigeren Energieverbrauchs werden die Heizungskosten reduziert. Im Vergleich zu den z.B. mit Heizöl befeuerten Heizkesseln, kann die Ersparnis den Faktor von 1:3 zugunsten der festen Brennstoffarten erreichen.

Verzeichnis Technische Parameter vitoRET
Die Heizkessel Typ vitoRET
Nennleistung kW 25
Leistungsbereich kW 10 - 30
Umfang der zu erwärmenden Fläche m² 82 - 250
Thermischer Wirkungsgrad % =>82 - 86
Maximale Wassertemperatur °C 80
Minimale Rückschlagtemperatur °C 55
Maximaler Arbeitsdruck Bar 1,5
Fläche des beheizten Raumes m² 80
Brennstofftyp :
- Brennstoff
- Retopal
- Knorpelkohle
- Anthrazit
- Mitverbrennung
- BPS		 MJ
20 - 24
24
26 - 29
20
Pellet, Späne, Getreidekorn
im Verhältnis 60/40 (60% Kohle)
Brennstoffverbrauch bei Nennleistung kg/h 4,5 - 5,5
Inhalt des Einfülltrichters kg 150
Abgasabzug erforderlich Pa 20-25
Durchschnitt der Kaminleitung cm² 330
Höhe der Kaminleitung m 6
Wasserinhalt des Kessels dm³ 116
Fuchsdurchmesser mm 160
Durchmesser des Speise- und Rüchschlagstutzen cal GZ 2"
Maße des Satzes:
- Breite D
- Höhe H
- Tiefe G
- Höhe F
mm
1140
1485
810
1250
Gewicht des Satzes, wasserfrei:
- netto
- Beim Transport (mit Kartonverpackung und Palette)		 kg
378
417
Gewicht der Elemente:
- Austauscher (ohne Gehäuse und Tür)
- Austauschergehäuse
- Aufgebersatz mit Brenner
- Einfülltrichter
kg
211
25
50
47
Leistungsaufnahme W 80
Speisespannung V 230
Inhalt l 150

Regelgerät miniSTER

Die Hauptanwendung vom MINI-STER Regler ist die automatische Steuerung der Kesselarbeit von der Zentralheizung, ausgerüstet mit einer Transportschnecke oder Kolbenverteiler für feste Brennstoffe. Der Steuerungsprozess wird durch die Kontrolle der Temperatur des Faktors das zugleich der Wärmeträger ist (z.B. Wasser) geführt. Der MINI-STER Regler kann direkt mit dem Raumthermostat zusammenarbeiten. Dieser Regler kann auf intelligente Weise ohne Eingriff vom Benutzer das ZH und NW Arbeitsmodus von Pumpen in verschiedenen Temperaturstengen von ZH und NW wie auch die entsprechende Temperatur am Kessel selbstständig anpassen. Es besteht die Möglichkeit vom einzelnen ZH und NW Funktionen auszuschalten, es ist z.B. möglich in der Sommerzeit das “Nur NW” Modus anzuschalten, also nur warmes Nutzwasser ohne Raumheizung.

Technische Daten:

  • Bereich der Temperaturregelung vom Kessel 35 - 80°C
  • Temperaturmessbereich NW 40 - 70°C
  • Die Temperatur, wobei das Verbinden der Zirkulationspumpe erfolgt, wird im Bereich von 10 - 70°C reguliert
  • Einstellung für das Feuer behalten:   0 - 90 Sek., Pause 1 - 15 min.
  • Arbeit in einer Umgebungstemperatur von 0 - 40°C
  • Energieversorgung ~230V/50Hz
  • Zulässige Belastung der Ausgänge: - Gebläse max. 100W – Zirkulationspumpe max. 100W
  • Regulierbare Leistung (Umdrehungen) vom Gebläse ausgedrückt in [%] von 30%-100%
  • Relative Luftfeuchtigkeit 95%
  • Schutzstufe IP 40
  • Isolationsklasse I

Kessel Konfigurationen

Bei der fortgeschrittenen Kessel Konfiguration bieten wir ein paar Varianten an:

  • wir bieten eine Auswahl der Position vom Behälter von der linken/rechten Seite des Kessels
  • wir bieten eine Auswahl der Öffnung von Türen nach links/rechts

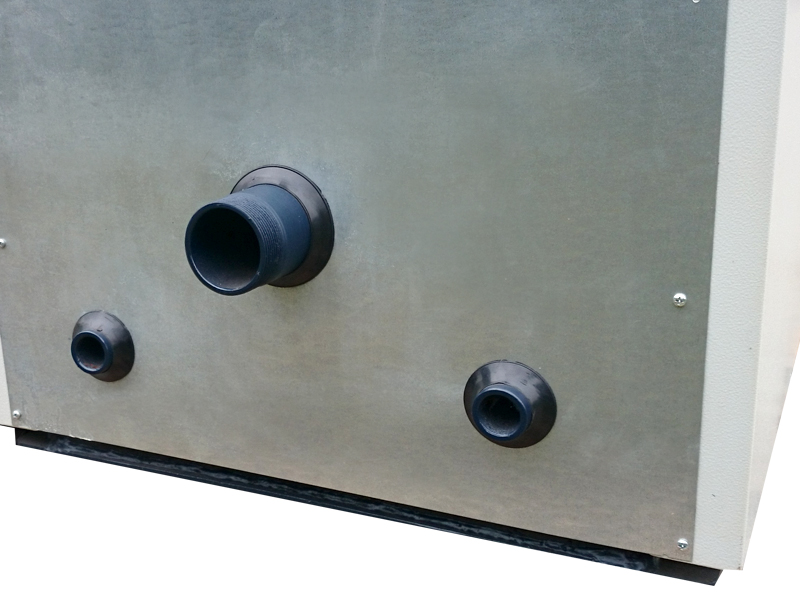

  • wir bieten eine Auswahl vom Durchmesser und Art der Versorgungs- und Übergangsstutzen
  • wir bieten eine Auswahl der Position vom Versorgungs- und Übergangsstutzen
  • wir bieten eine Auswahl der Form und Position vom Rauchfang des Kessels z.B. Gelenk nach links, na oben usw.

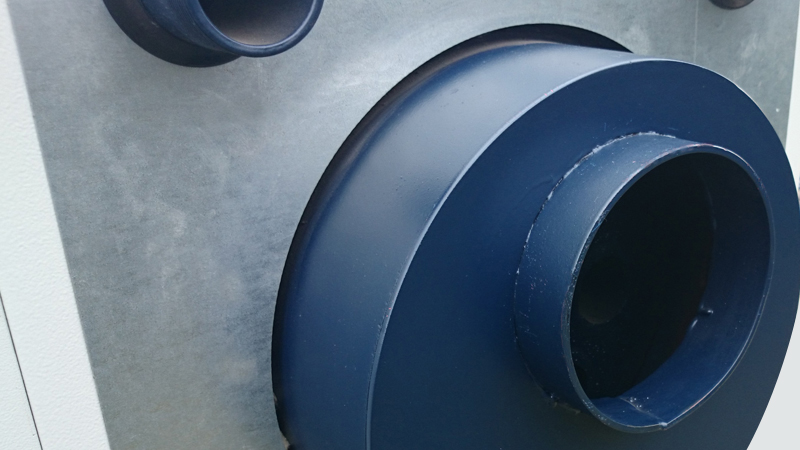

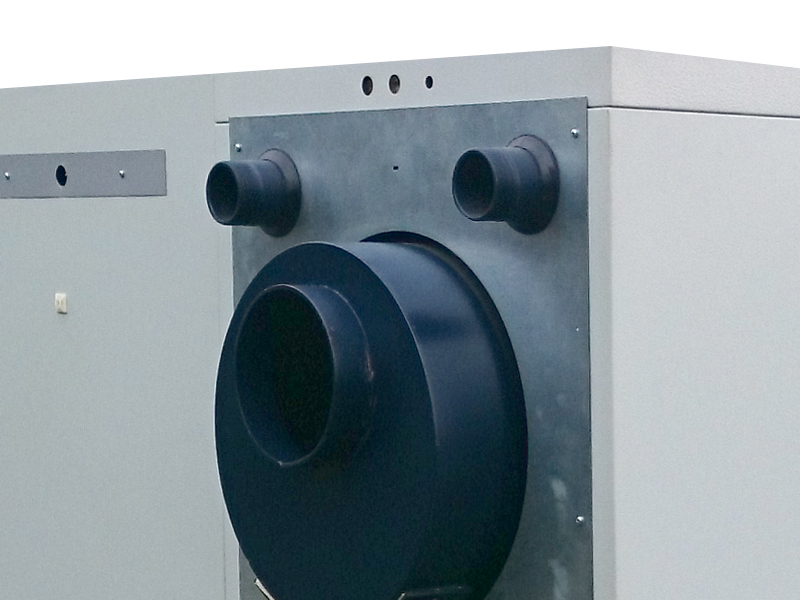

1. Rauchfangausgang von hinten
verschoben nach links.

2. Rauchfangausgang von hinten
an der Mitte.

3. Rauchfangausgang von hinten
verschoben nach rechts.

4. Rauchfangausgang von hinten
(Gelenk nach links).

5. Rauchfangausgang von hinten
(Gelenk nach rechts).

Rauchfang-Gestalt

Die Gestalt des Rauchfangs kann gem. der Erwartungen des Kunden angepasst werden. Wir bieten eine runde Form / Quadratform / Rechteckform an.
