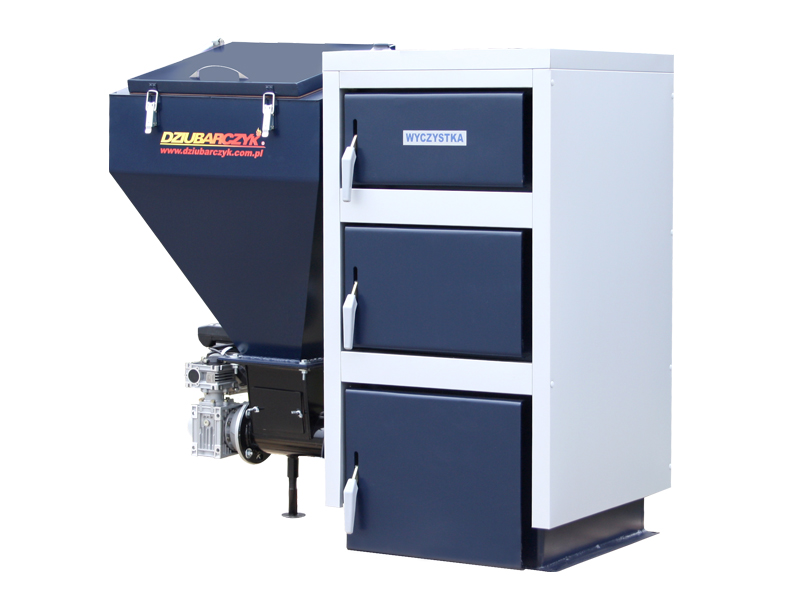

uniRET

Heizkessel mit automatischem Brennstoff-Förderungssystem mit Warmwasserbehälter

Heizkessel

Heizkessel Typ uniRET mit Kohlenbrenner sind Niedertemperaturkessel, die für Wassererwärmung in Zentralheizungsanlagen bestimmt sind; die Temperatur am Kesselausgang soll 80°C nicht übersteigen, beim Maximaldruck von 1,5 BAR.

Vorteil

HOCHWERTIGE STAHL – Kesselblech P265GH

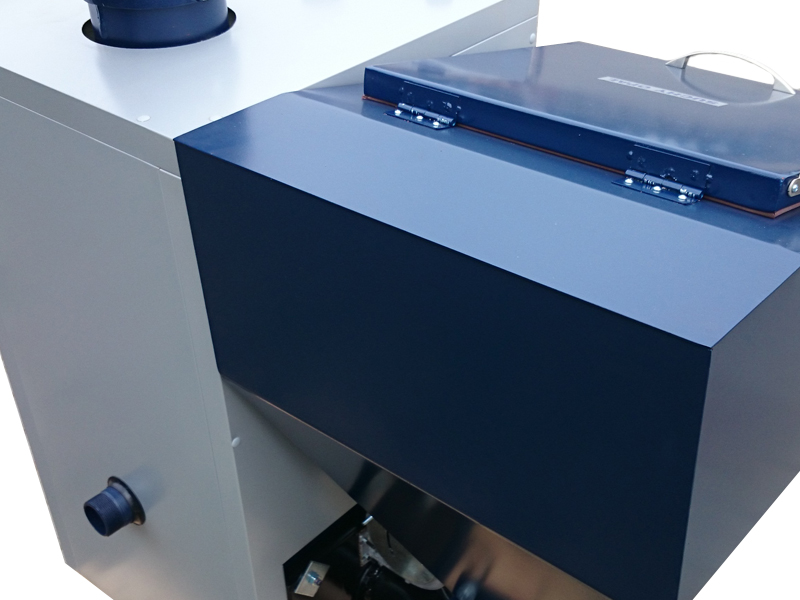

LEICHTER ZUGANG ZUR VERLADUNG – Kraftstofftank auf 1m Höhe über dem Boden positioniert
GRÖSSTER BEHÄLTER UMFANG – niedrigere Frequenzder Ergänzung vom Brennstoff
KOEXISTIERUNGS MÖGLICHKEIT – die Möglichkeit von gleichzeitiger Verbrennung auf zwei Feuerungen (Retortenbrenner und zusätzlichen Rost) ohne Notwendigkeit den Brenner zu löschen

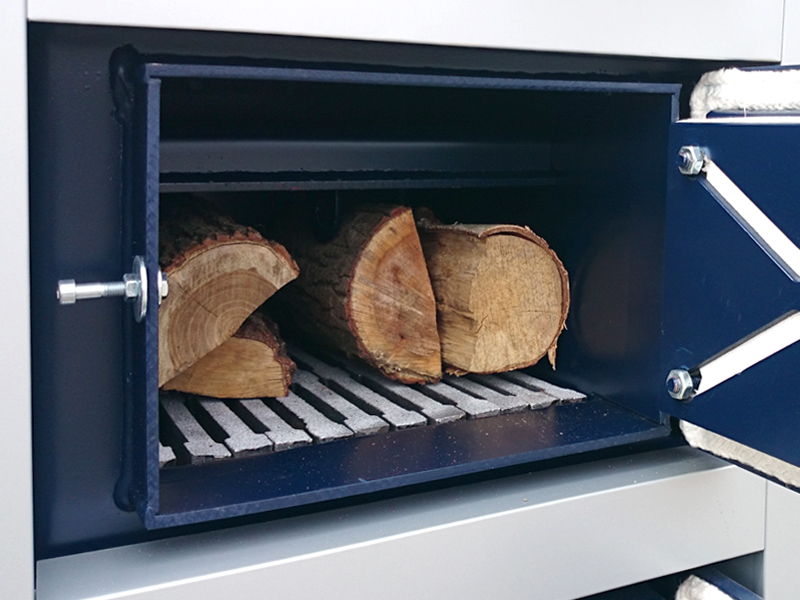

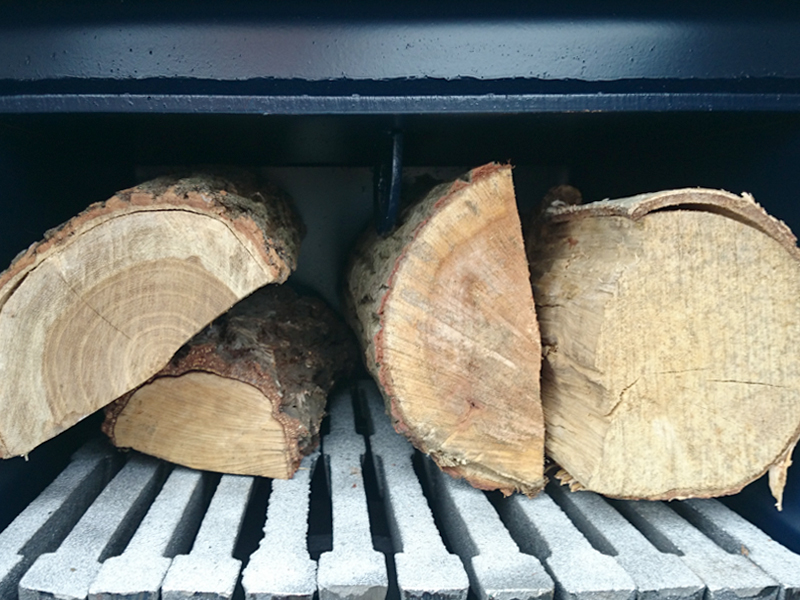

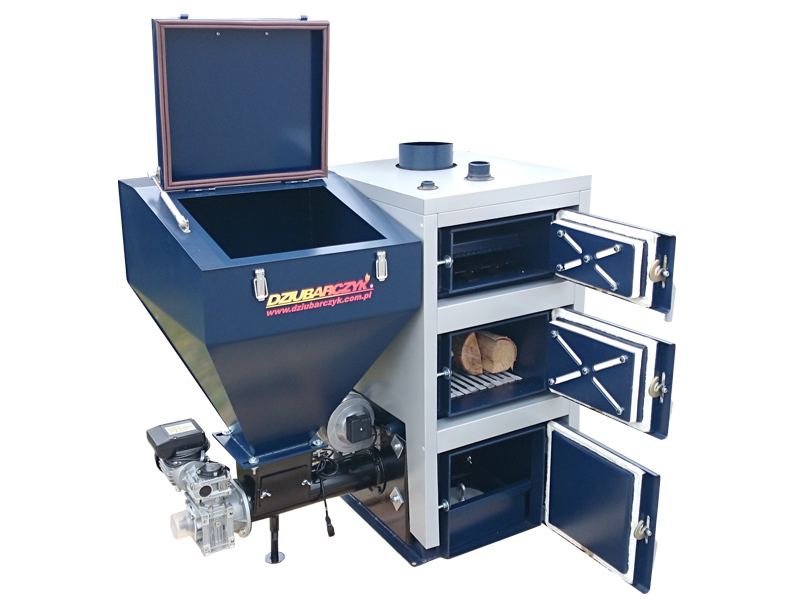

GROSSE LADEKAMMER AUF DEM GUSSEISEN- ODER WASSERNOTFALLROST (OPTION)
BEQUEMSTE EINSTELLUNG VOM BEHÄLTER - Konfigurationsmöglichkeit sowohl aus linken wie auch von der rechten Seite des Kessels
EINFACHSTE KESSELREINIGUNG – Zugang zu Kanälen durch das öffnen der vorderen Türen

Information Technische Daten Steuerung Konfigurationen Galerie

Brennstoff am Brenner verbrannt:

Pea-Kohle

Feinkohle

Pea-Kohle/Pellet

Pea-Kohle/Hafer

Kraftstoff auf dem Rost verbrannt:

Kohle

Brikett

Holz

Hackschnitzel

Die uniRET Heizkessel werden im Leistungsbereich von 12 - 50 kW hergestellt. Sie finden Anwendung sowohl in Gravitations- als auch Pumpenzentralheizung- und Warmwasseranlagen.

Sie sind zur Beheizung von Wohnhäusern, sowohl Ein- als auch Mehrfamilienhäusern, solchen öffentlichen Gebäuden, wie Schulen, Ämter, Geschäfte, Produktionsbetriebe und andere bestimmt.

Dank den kleinen Abmessungen können die uniRET Heizkessel in kleineren Heizräumen, in denen es keine Möglichkeit gibt, einen größeren Heizkessel zu installieren, eingesetzt werden.

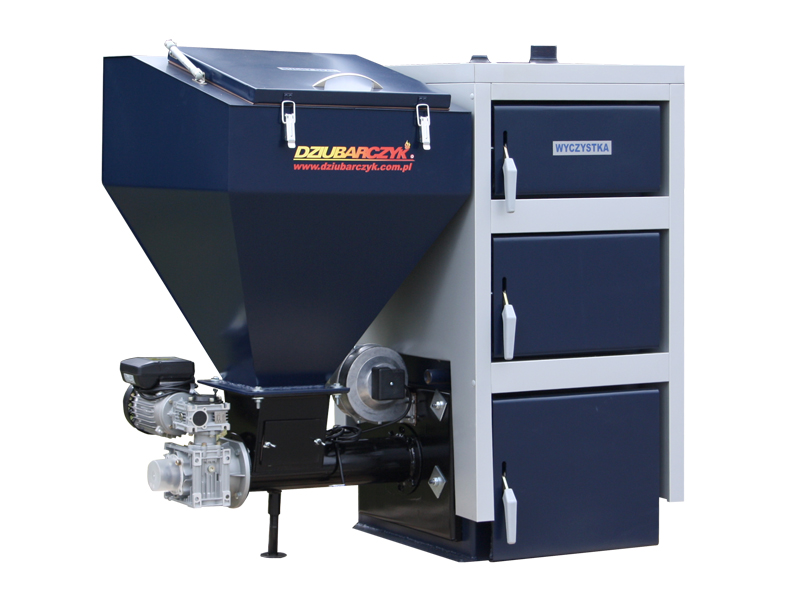

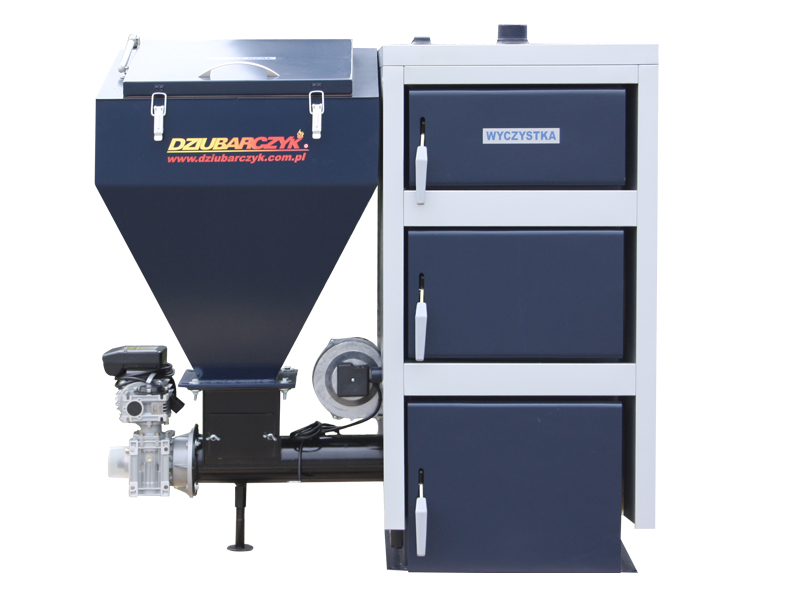

Die uniRET Heizkessel sind mit automatischem System der Brennstoffzufuhr und Dosierung der Verbrennungsluft, sowie Brennstoffbehälter ausgestattet. Dank Anwendung des modernen Retortenbrenners mit einem breiten Betriebsbereich (25-100%) wurde der verbrauchsgünstigste Verbrennungsprozess im fortlaufenden System erreicht.

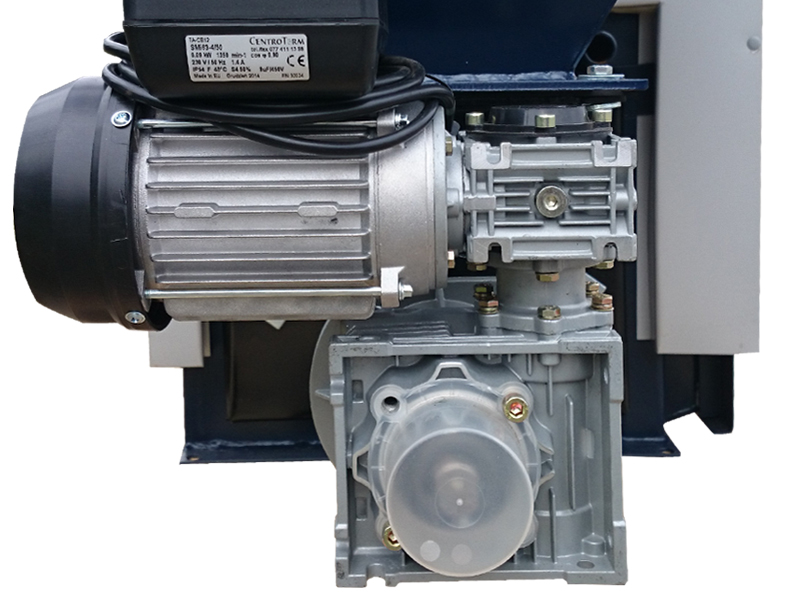

Die Brennstoffzufuhr vom Behälter zum Retortenbrenner erfolgt mit Hilfe von Förderschnecke. Die uniRET Heizkessel zeichnen sich durch eine praktisch rauchlose Verbrennung des Brennstoffs aus, was eine niedrige Emission der gesundheitsschädlichen Substanzen zur Folge hat.

Vorteile des uniRET Kessels:

leichte Installation und Bedienung
Warmwasser ist 24 Stunden/Tag während des ganzen Jahres verfügbar
saubere Bedienung, Sauberkeit im Heizraum,

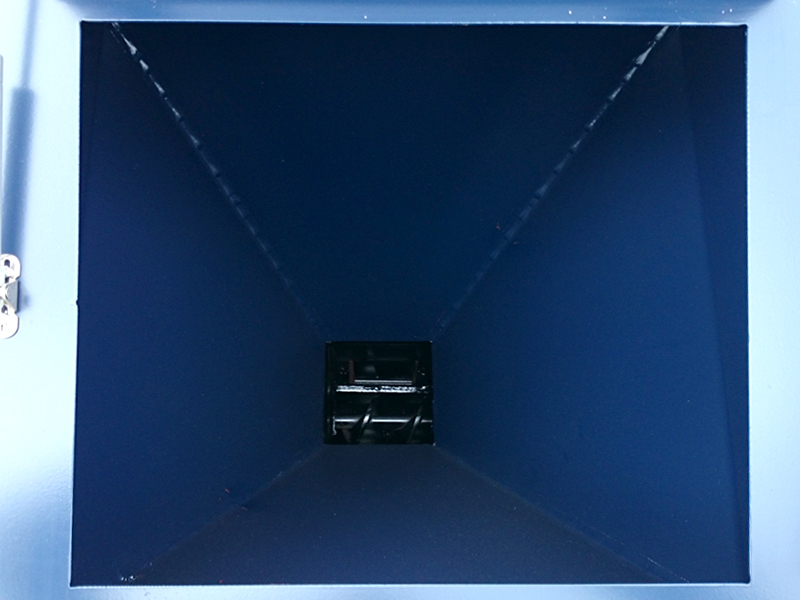

bequeme, schnelle und leichte Kohlenverladung in den Einfülltrichter,
automatischer Feuererhaltungsprozess,
ergonomische Lokalisierung der Steuerung, die den Kindern Zugang verhindert,
Möglichkeit der Temperatureinstellung von der Wohnung aus dank dem Einsatz des Raumthermostats (optional).

Verzeichnis		Technische Parameter uniRET
Die Heizkessel Typ		12	15	19	25	38	50
Nennleistung	kW	12	15	19	25	38	50
Leistungsbereich	kW	2-12	4 - 15	6 - 19	8 - 25	12 - 38	15 - 50
Umfang der zu erwärmenden Fläche	m²	-90	-130	130 - 150	150 - 200	200 - 300	300 - 400
Thermischer Wirkungsgrad	%	81,8 - 90,4
Maximale Wassertemperatur	°C	80
Minimale Rückschlagtemperatur	°C	55
Maximaler Arbeitsdruck	Bar	1,5
Brennstoffverbrauch bei Nennleistung	kg/h	2,5-3,0	3,0 - 3,5	3,0 - 4,0	4,0 - 5,0	5,5 - 7,5	5,5 - 8,5
Inhalt des Einfülltrichters	kg	100	110	130	130	200	200
Abgasabzug erforderlich	Pa	20 - 25
Durchschnitt der Kaminleitung	cm²	280
Höhe der Kaminleitung	m	4	4	5	6	8	8
Wasserinhalt des Kessels	dm³	60	70	103	123	153	179
Fuchsdurchmesser	mm	160	160	160	160	160	180

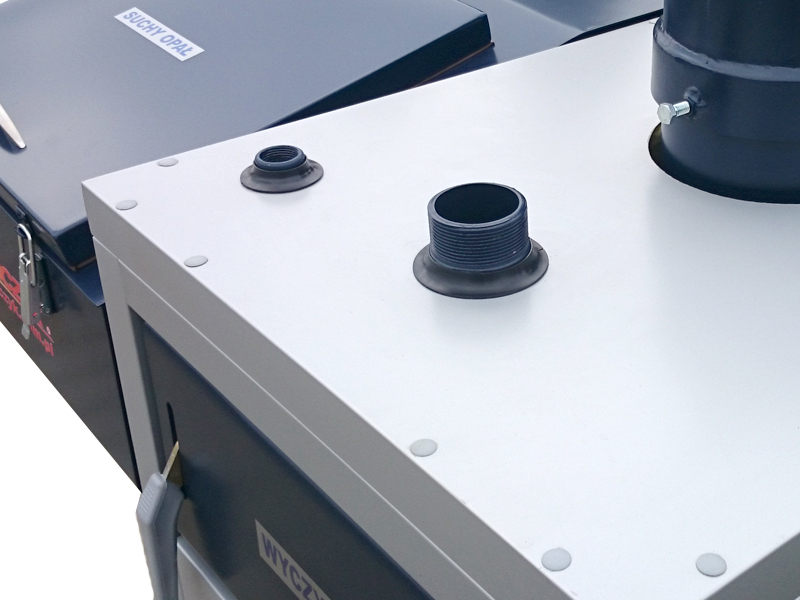

Durchmesser des Speise- und Rüchschlagstutzen	cal	GZ 2"
Maße des Satzes: - Breite D - Höhe H - Tiefe G - Höhe F	mm	1120 1070 840 910	1120 1170 840 1010	1245 1340 885 1120	1245 1340 935 1120	1295 1340 1110 1130	1295 1545 1110 1320
Abmessungen des Austauschteiles: - Breite - Höhe - Tiefe mit Fuchs	mm	540 1070 585	540 1170 585	540 1340 640	540 1340 690	635 1340 845	635 1510 845
Maße des Satzes Behälter Brennstoff: - Breite - Höhe - Tiefe	mm	560 700 595	560 800 595	660 940 590	660 940 590	660 990 790	660 1140 790
Gewicht des Satzes, wasserfrei	kg	260	280	350	380	482	542
Leistungsaufnahme	W	34	34	34	34	34	80
Speisespannung	V	230
Freiraum, behälterseitig	mm	450		500

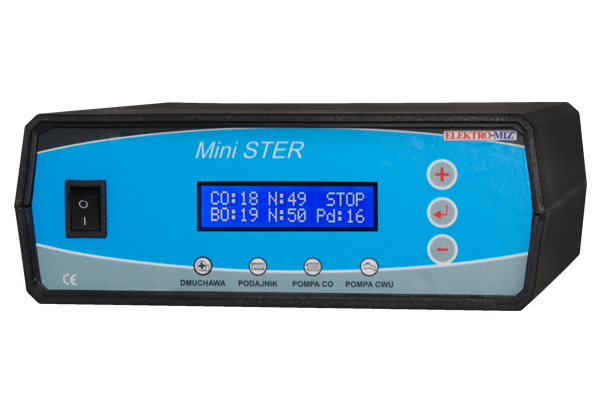

Regelgerät miniSTER

Die Hauptanwendung vom MINI-STER Regler ist die automatische Steuerung der Kesselarbeit von der Zentralheizung, ausgerüstet mit einer Transportschnecke oder Kolbenverteiler für feste Brennstoffe. Der Steuerungsprozess wird durch die Kontrolle der Temperatur des Faktors das zugleich der Wärmeträger ist (z.B. Wasser) geführt. Der MINI-STER Regler kann direkt mit dem Raumthermostat zusammenarbeiten. Dieser Regler kann auf intelligente Weise ohne Eingriff vom Benutzer das ZH und NW Arbeitsmodus von Pumpen in verschiedenen Temperaturstengen von ZH und NW wie auch die entsprechende Temperatur am Kessel selbstständig anpassen. Es besteht die Möglichkeit vom einzelnen ZH und NW Funktionen auszuschalten, es ist z.B. möglich in der Sommerzeit das “Nur NW” Modus anzuschalten, also nur warmes Nutzwasser ohne Raumheizung.

Technische Daten:

Bereich der Temperaturregelung vom Kessel 35 - 80°C
Temperaturmessbereich NW 40 - 70°C
Die Temperatur, wobei das Verbinden der Zirkulationspumpe erfolgt, wird im Bereich von 10 - 70°C reguliert
Einstellung für das Feuer behalten: 0 - 90 Sek., Pause 1 - 15 min.
Arbeit in einer Umgebungstemperatur von 0 - 40°C
Energieversorgung ~230V/50Hz
Zulässige Belastung der Ausgänge: - Gebläse max. 100W – Zirkulationspumpe max. 100W
Regulierbare Leistung (Umdrehungen) vom Gebläse ausgedrückt in [%] von 30%-100%
Relative Luftfeuchtigkeit 95%
Schutzstufe IP 40
Isolationsklasse I

Kessel Konfigurationen

Bei der fortgeschrittenen Kessel Konfiguration bieten wir ein paar Varianten an:

wir bieten eine Auswahl der Position vom Behälter von der linken/rechten Seite des Kessels
wir bieten eine Auswahl der Öffnung von Türen nach links/rechts
wir bieten eine Auswahl vom Durchmesser und Art der Versorgungs- und Übergangsstutzen
wir bieten eine Auswahl der Position vom Versorgungs- und Übergangsstutzen
wir bieten eine Auswahl der Form und Position vom Rauchfang des Kessels z.B. Gelenk nach links, na oben usw.
