LEISTUNG:
vitoRET
akvoTANK

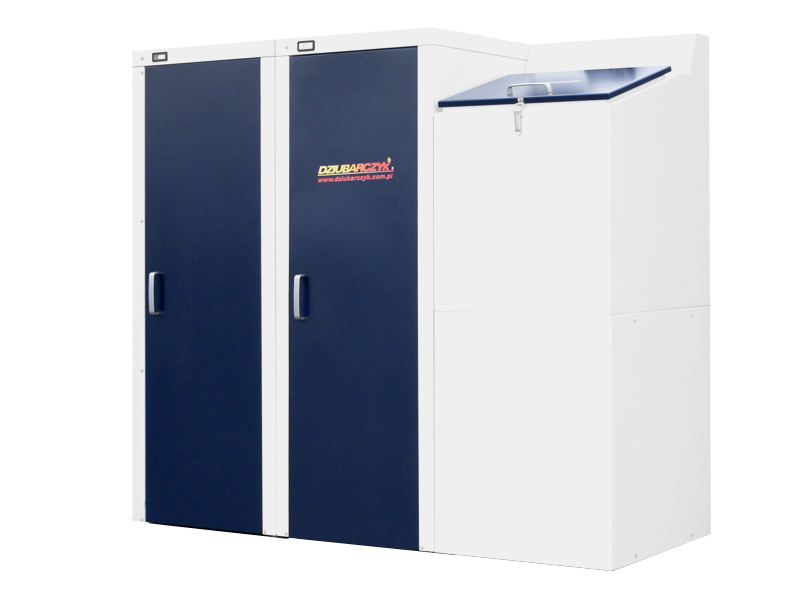

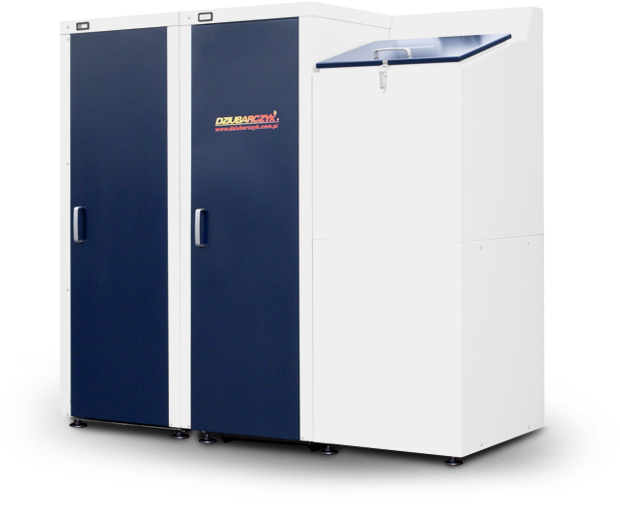

Heizkessel mit automatischem Brennstoff-Förderungssystem mit Warmwasserbehälter
Heizkessel

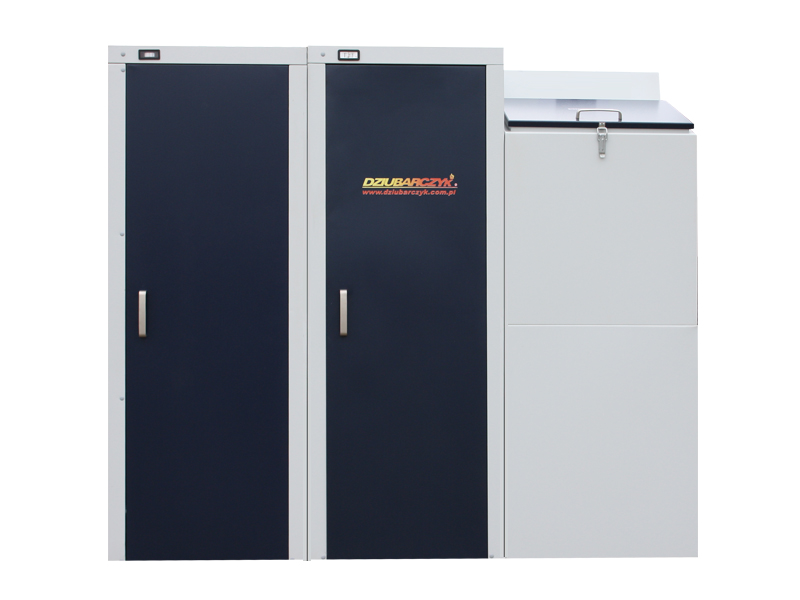

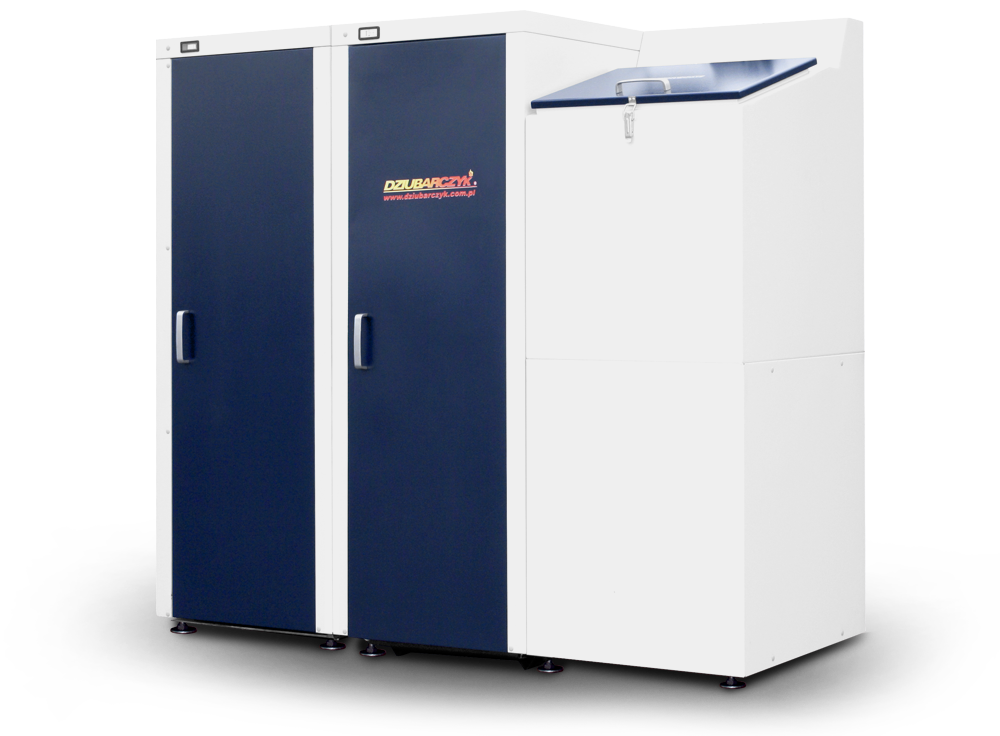

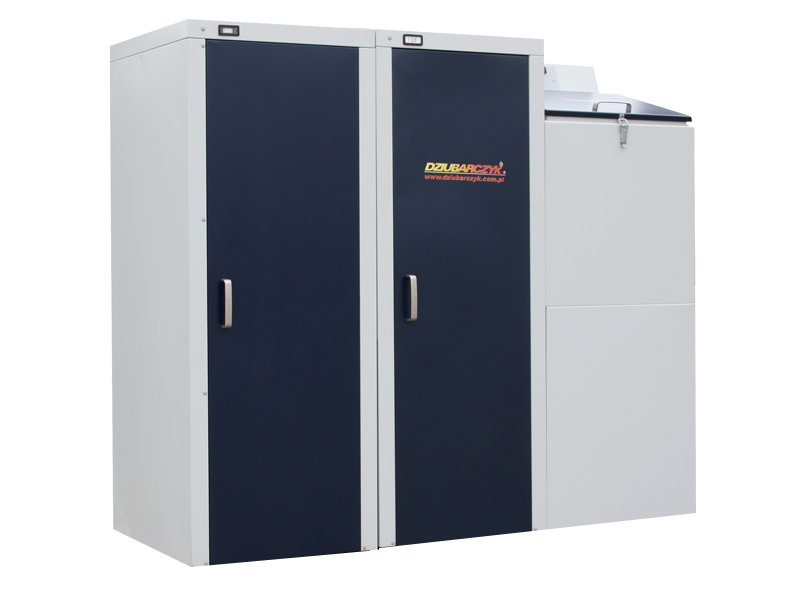

Die Heizkessel Typ vitoRET / akvoTANK sind Wasser- Stahlkessel für feste Brennstoffsorten mit beweglichem, Sequenz- Retortenbrenner, automatischem Brennstoffförderungssystem, Einfülltrichter und Mikroprozessorregler.
Vorteil
- HOCHWERTIGE STAHL – Kesselblech P265GH

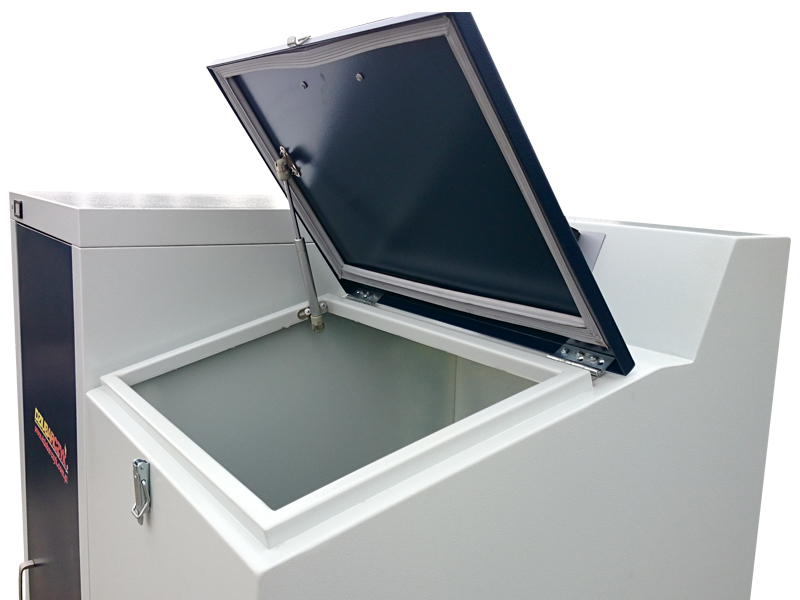

- LEICHTER ZUGANG ZUR VERLADUNG – Kraftstofftank auf entsprechender Höhe über dem Boden positioniert
- MODERNES GEHÄUSE - der Kessel in einem ergonomischen Design umhüllt
- BOILER C.W.U. - Spezialkessel mit einer Kapazität von 150 L

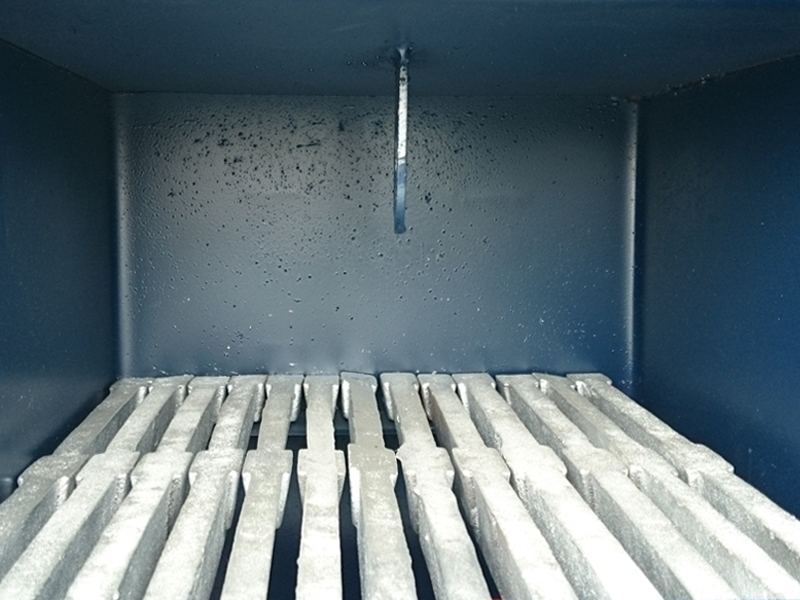

- GROSSE LADEKAMMER AUF DEM GUSSEISEN- ODER WASSERNOTFALLROST (OPTION)
- BEQUEMSTE EINSTELLUNG VOM BEHÄLTER - Konfigurationsmöglichkeit sowohl aus linken wie auch von der rechten Seite des Kessels

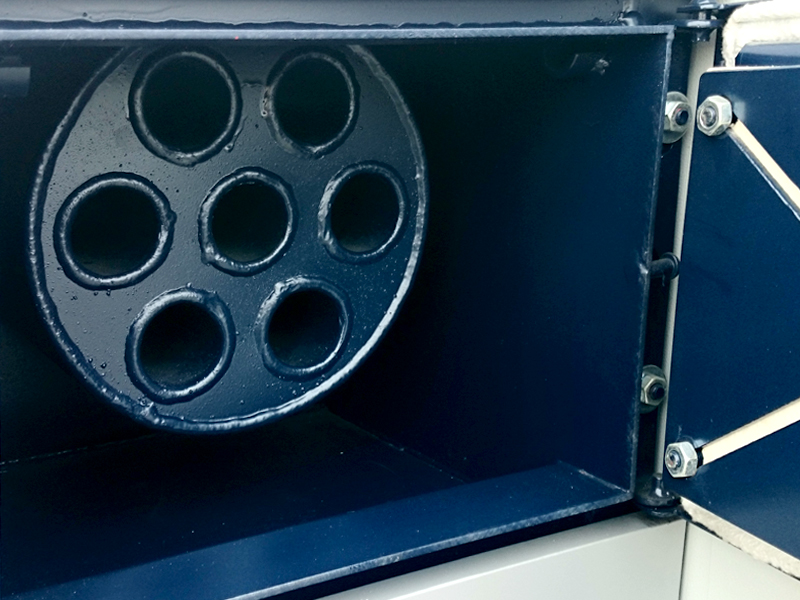

- EINFACHSTE KESSELREINIGUNG – Zugang zu Kanälen durch das öffnen der vorderen Türen
Brennstoff am Brenner verbrannt:
Pea-Kohle
Feinkohle
Pea-Kohle/Pellet
Pea-Kohle/Hafer
Kraftstoff auf dem Rost verbrannt:
Kohle
Brikett
Holz
Hackschnitzel
Sie werden mit dem Leistungsbereich von 25kW produziert.
Die Heizkessel vitoRET / akvoTANK sind eine Kombination des vitoRET-Kessels mit Warmwasserbehälter akvoTANK VZW QP 150/1.
Die Heizkessel sind vollautomatisch; sie benötigen keiner ständigen Bedienung, d.h. einer direkten Beobachtung des Verbrennungsprozesses; die Überwachung wird durch die Steuerung-, Überwachung- und Regelgeräte übernommen.
Heizkessel dieser Art finden Anwendung in Zentralheizungs- und Warmwasseranlagen, Wohngebäuden, öffentlichen Gebäuden, Produktionsgebäuden usw.
Die Heizkessel vitoRET / akvoTANK sind für Verbrennung von solchen festen Brennstoffsorten wie Feinsteinkohle, Kohlenstaub I, Kohlenstaub II und Brennstoffe aus Biomasse geeignet.
| Verzeichnis | Technische Parameter vitoRET-akvoTANK | |||||||||||
| Die Heizkessel Typ | vitoRET-akvoTANK | |||||||||||
| Nennleistung | kW | 25 | ||||||||||
| Leistungsbereich | kW | 10 - 30 | ||||||||||
| Umfang der zu erwärmenden Fläche | m² | 82 - 250 | ||||||||||
| Thermischer Wirkungsgrad | % | =>82 - 86 | ||||||||||
| Maximale Wassertemperatur | °C | 80 | ||||||||||
| Minimale Rückschlagtemperatur | °C | 55 | ||||||||||
| Maximaler Arbeitsdruck | Bar | 1,5 | ||||||||||
| Fläche des beheizten Raumes | m² | 80 | ||||||||||
| Brennstofftyp : - Brennstoff - Retopal - Knorpelkohle - Anthrazit - Mitverbrennung - BPS |
MJ | 20 - 24 24 26 - 29 20 Pellet, Späne, Getreidekorn im Verhältnis 60/40 (60% Kohle) |
||||||||||
| Brennstoffverbrauch bei Nennleistung | kg/h | 4,5 - 5,5 | ||||||||||
| Inhalt des Einfülltrichters | kg | 150 | ||||||||||
| Abgasabzug erforderlich | Pa | 20-25 | ||||||||||
| Durchschnitt der Kaminleitung | cm² | 330 | ||||||||||
| Höhe der Kaminleitung | m | 6 | ||||||||||
| Wasserinhalt des Kessels | dm³ | 116 | ||||||||||
| Fuchsdurchmesser | mm | 160 | ||||||||||
| Durchmesser des Speise- und Rüchschlagstutzen | cal | GZ 2" | ||||||||||
| Maße des Satzes: - Breite D - Höhe H - Tiefe G - Höhe F |
mm |
1710 1485 810 1250 |
||||||||||
| Gewicht des Satzes, wasserfrei: - netto - Beim Transport (mit Kartonverpackung und Palette) |
kg | 378 417 |
||||||||||
| Gewicht der Elemente: - Austauscher (ohne Gehäuse und Tür) - Austauschergehäuse - Aufgebersatz mit Brenner - Einfülltrichter |
kg |
211 25 50 47 |
||||||||||
| Leistungsaufnahme | W | 80 | ||||||||||
| Speisespannung | V | 230 | ||||||||||
| Inhalt | l | 150 | ||||||||||
| C.w.u. [L/h] | m³ | ~410 | ||||||||||
Regelgerät miniSTER
Die Hauptanwendung vom MINI-STER Regler ist die automatische Steuerung der Kesselarbeit von der Zentralheizung, ausgerüstet mit einer Transportschnecke oder Kolbenverteiler für feste Brennstoffe. Der Steuerungsprozess wird durch die Kontrolle der Temperatur des Faktors das zugleich der Wärmeträger ist (z.B. Wasser) geführt. Der MINI-STER Regler kann direkt mit dem Raumthermostat zusammenarbeiten. Dieser Regler kann auf intelligente Weise ohne Eingriff vom Benutzer das ZH und NW Arbeitsmodus von Pumpen in verschiedenen Temperaturstengen von ZH und NW wie auch die entsprechende Temperatur am Kessel selbstständig anpassen. Es besteht die Möglichkeit vom einzelnen ZH und NW Funktionen auszuschalten, es ist z.B. möglich in der Sommerzeit das “Nur NW” Modus anzuschalten, also nur warmes Nutzwasser ohne Raumheizung.
Technische Daten:
- Bereich der Temperaturregelung vom Kessel 35 - 80°C
- Temperaturmessbereich NW 40 - 70°C
- Die Temperatur, wobei das Verbinden der Zirkulationspumpe erfolgt, wird im Bereich von 10 - 70°C reguliert
- Einstellung für das Feuer behalten: 0 - 90 Sek., Pause 1 - 15 min.
- Arbeit in einer Umgebungstemperatur von 0 - 40°C
- Energieversorgung ~230V/50Hz
- Zulässige Belastung der Ausgänge: - Gebläse max. 100W – Zirkulationspumpe max. 100W
- Regulierbare Leistung (Umdrehungen) vom Gebläse ausgedrückt in [%] von 30%-100%
- Relative Luftfeuchtigkeit 95%
- Schutzstufe IP 40
- Isolationsklasse I
Kessel Konfigurationen
Bei der fortgeschrittenen Kessel Konfiguration bieten wir ein paar Varianten an:
- wir bieten eine Auswahl der Position vom Behälter von der linken/rechten Seite des Kessels
- wir bieten eine Auswahl der Öffnung von Türen nach links/rechts

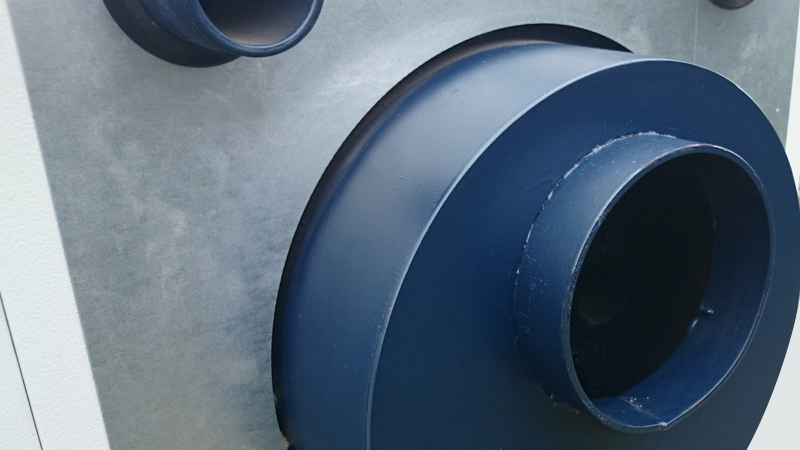

- wir bieten eine Auswahl vom Durchmesser und Art der Versorgungs- und Übergangsstutzen
- wir bieten eine Auswahl der Position vom Versorgungs- und Übergangsstutzen
- wir bieten eine Auswahl der Form und Position vom Rauchfang des Kessels z.B. Gelenk nach links, na oben usw.

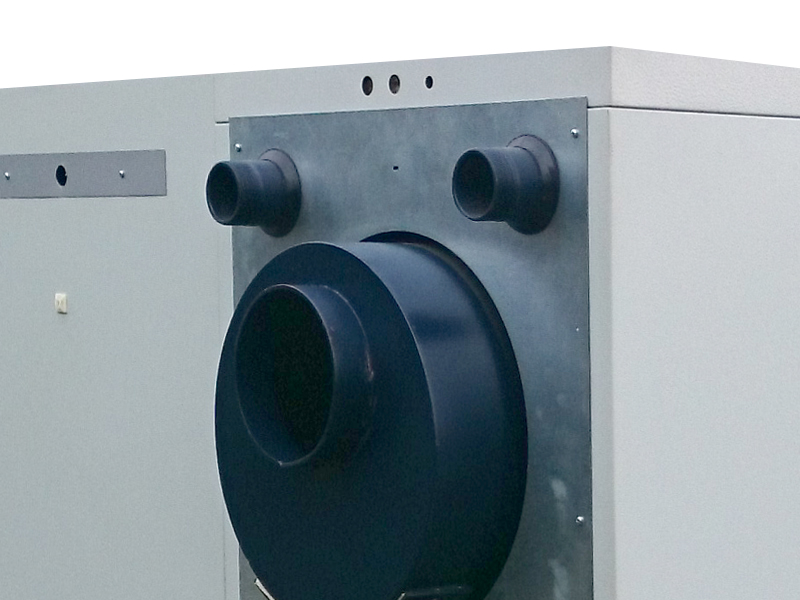

1. Rauchfangausgang von hinten
verschoben nach links.
2. Rauchfangausgang von hinten
an der Mitte.
3. Rauchfangausgang von hinten
verschoben nach rechts.
4. Rauchfangausgang von hinten
(Gelenk nach links).
5. Rauchfangausgang von hinten
(Gelenk nach rechts).
Rauchfang-Gestalt
Die Gestalt des Rauchfangs kann gem. der Erwartungen des Kunden angepasst werden. Wir bieten eine runde Form / Quadratform / Rechteckform an.
