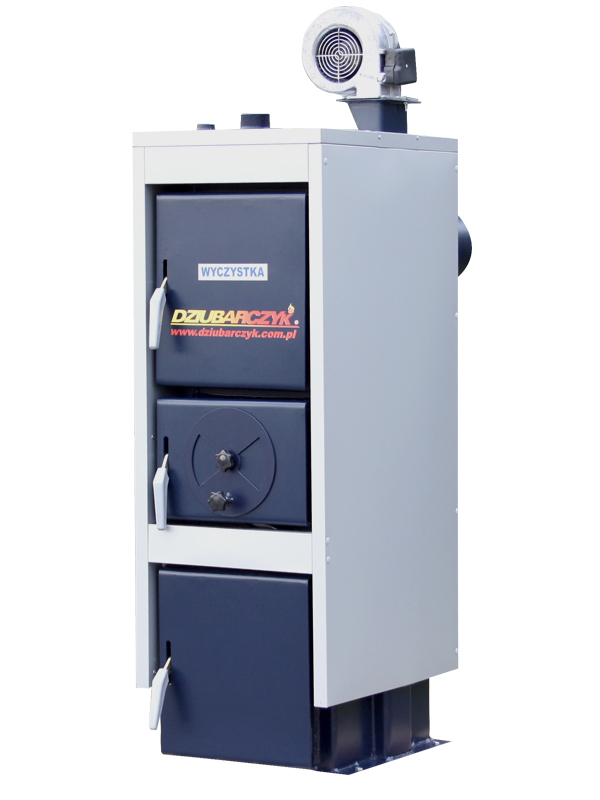

VIVO

Universelle Heizkessel, ausgestattet mit Temperaturregelgerät und Gebläse

Heizkessel

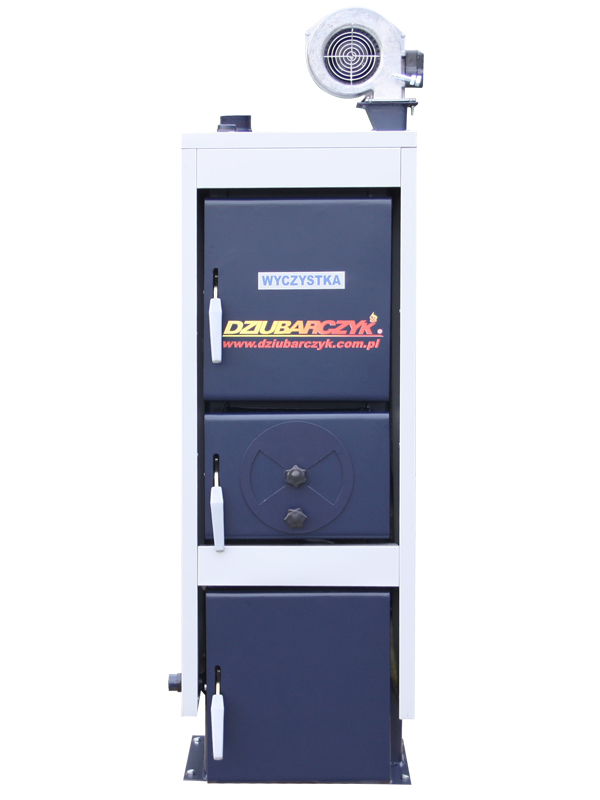

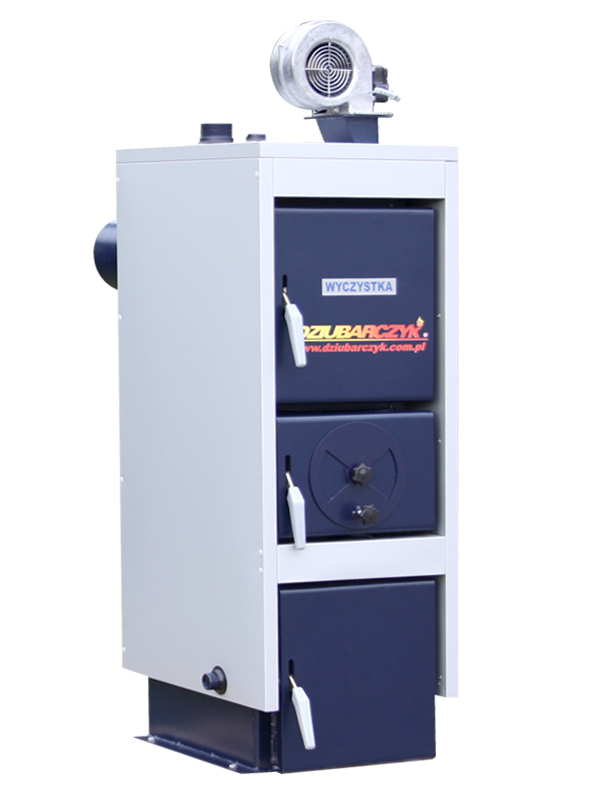

Die Heizkessel Typ VIVO sind Niedertemperaturkessel, die für Was-sererwärmung sowohl in Gravitations- als auch Pumpenzentralheizungsanlagen bestimmt sind.

Vorteil

HOCHWERTIGE STAHL – Kesselblech P265GH
WIRKUNGSGRAD – Leistung von Kesseln der die A-Klasse erreicht
SEHR GROSSE AUFLADEKAMMER

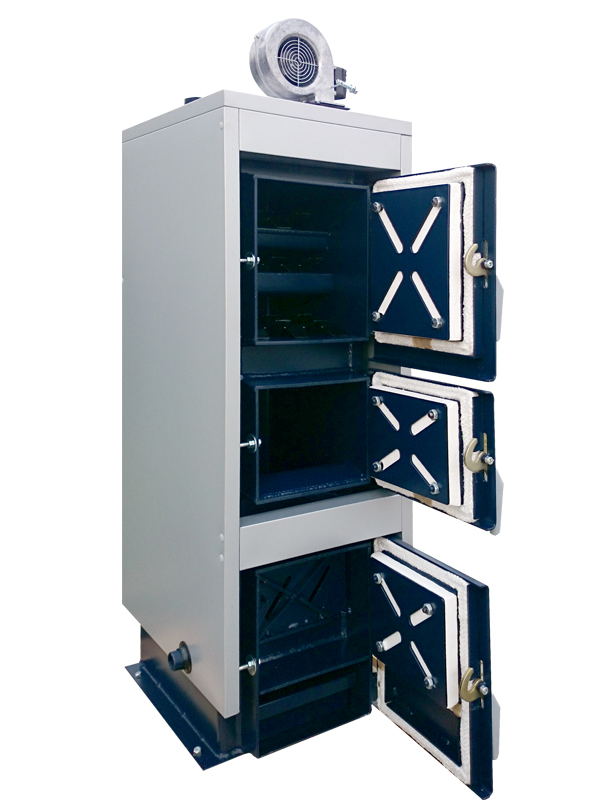

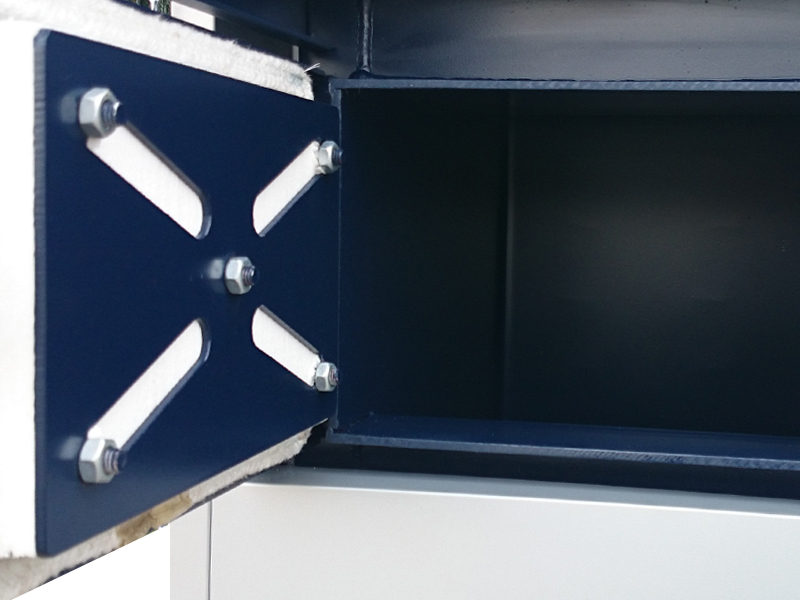

GROSSE UND BEQUEME TÜREN – mit Konfigurationsmöglichkeit linke/rechte
SCHLAMMLUKE VON VORNE – bequemer Weg zur Kesselreinigung

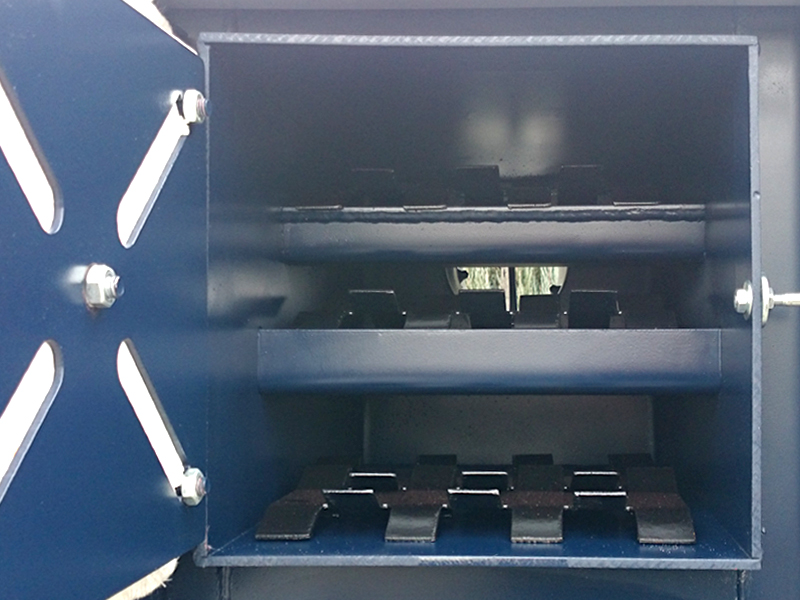

EINFACHSTE KESSELREINIGUNG – Zugang zu Kanälen durch das öffnen der vorderen Türen

Information Technische Daten Steuerung Konfigurationen Galerie

Kraftstoff:

Feinkohle

Kohle

Holz

Brikett

Sie sind für Beheizung von Wohnhäusern, sowohl Ein- als auch Mehrfamilienhäusern, solchen öffentlichen Gebäuden, wie Schulen, Ämter, Geschäfte, Produktionsbetriebe und andere bestimmt.

Die VIVO Heizkesseln dürfen ausschließlich in Heizungsanlagen des offenen Systems eingesetzt werden. Sie werden im Leistungsbereich 10 - 48 kW produziert.

Im Fall der Steuerung Typ Płomyk (Flamme) stellt der Benutzer nur die Wassertemperatur im Heizkessel ein und die Steuerung passt automatisch die Luftmenge an. Die genaue Anpassung des Brennstoff-Luft Verhältnisses ergibt eine hohe Leistung des Verbrennungsprozesses.

Vorteile des Kessels:

große Heiztür
einfache Bedienung insbesondere im Reinigungsbereich
Arbeit des Kessels im halbautomatischen Modus
Erhöhte Lebensdauer und hoher Wirkungsgrad

Verzeichnis		Technische Parameter VIVO
Die Heizkessel Typ		10	15	18	22	26	32	36	48
Nennleistung	kW	10	15	18	22	26	32	36	48
Leistungsbereich	kW	3-10	4-13	5-18	6-22	8-26	9-32	14-36	19-48
Heizfläche des Kessels	m²	1,0	1,5	1,8	2,2	2,6	3,2	3,6	4,8
Umfang der zu erwärmenden Fläche	m²	-90	-130	130 -160	160 -180	180 -200	200 -250	250 -300	300 -400
Thermischer Wirkungsgrad	%	>=80
Maximale Wassertemperatur	°C	90
Minimale Rückschlagtemperatur	°C	60
Maximaler Arbeitsdruck	Bar	1,5
Brennstoffverbrauch bei Nennleistung	kg/h	2,0	2,3	2,6	3,2	3,6	4,3	5,0	7,7
Inhalt des Einfülltrichters	kg	29	38	47	56	65	77	127	200
Abgasabzug erforderlich	Pa	20	20		22		25
Durchschnitt der Kaminleitung	cm²	270	270				350		390
Höhe der Kaminleitung	m	5	5			6	7
Wasserinhalt des Kessels	dm³	50	55	70	75	105	110	135	195

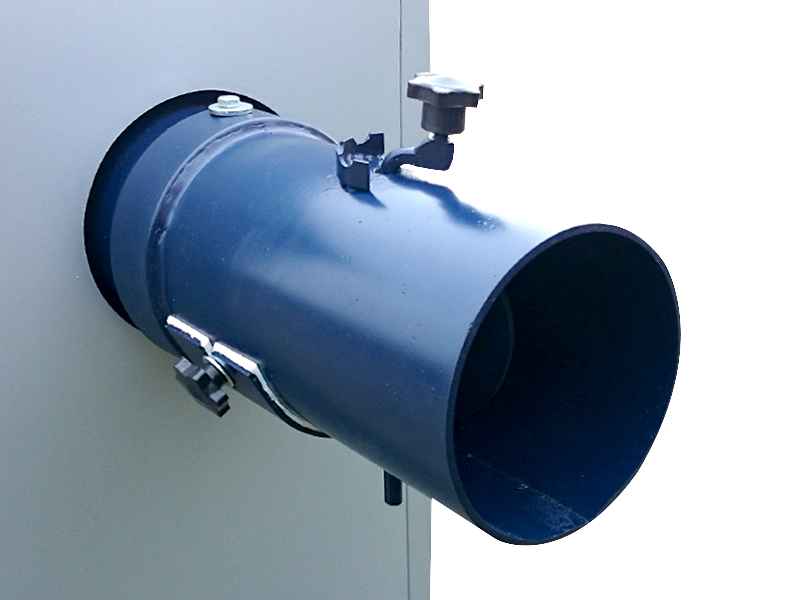

Fuchsdurchmesser	mm	160							180

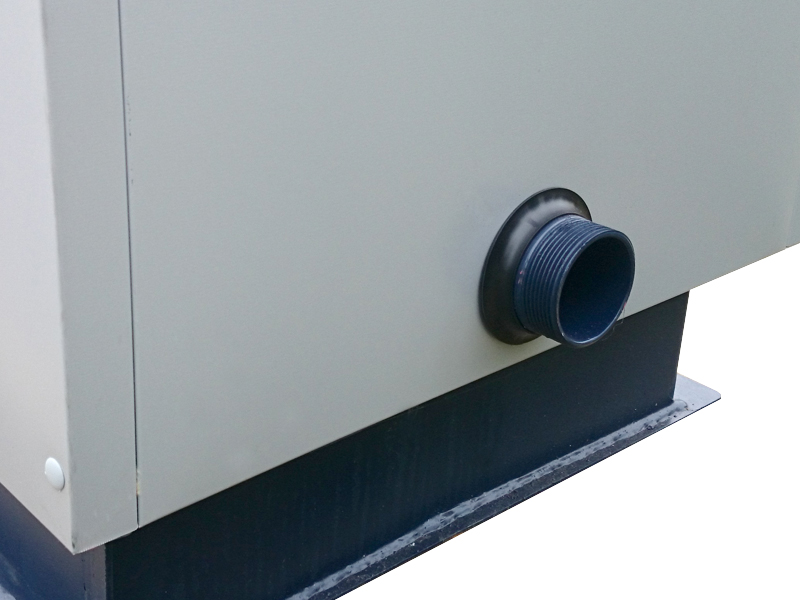

Durchmesser des Speise- und Rüchschlagstutzen	cal	GZ 2"
Maße des Satzes: - Breite D - HöheE - Höhe H - Tiefe G - Höhe F	mm	410 1190 1160 825 960	455 1225 1140 920 930	495 1240 1200 930 1000	515 1315 1215 950 1010	535 1315 1290 1050 1080	535 1340 1330 1075 1110	585 1450 1425 1140 1220	695 1515 1490 1190 1280
Abmessungen des Austauschteiles: - Breite - Höhe - Tiefe mit Fuchs	mm	410 1160 425	455 1140 530	495 1200 570	515 1215 600	535 1290 700	535 1315 725	585 1425 790	695 1490 840
Gewicht des Satzes, wasserfrei	kg	165	179	218	232	280	291	376	470

Regelgerät PŁOMYK

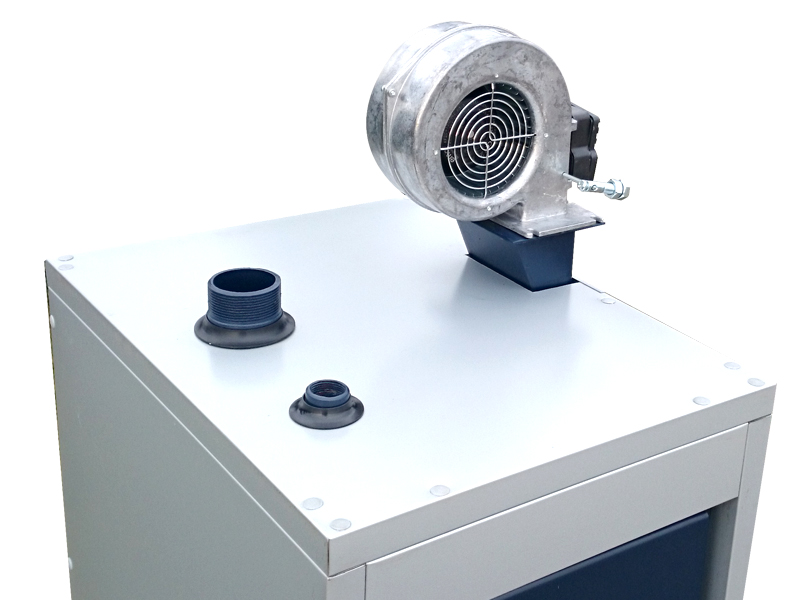

Das Płomyk Regelgerät ist für Zuluftüberwachung in Zentralheizungskesseln für Kohlenstaub und Anschluss der Zirkulationspumpe in Zentralheizungsanlagen bestimmt. Das Regelgerät verfügt über Durchblasefunktion, die aktiviert wird, wenn die Temperatur den eingegebenen Wert überschritten hat. Einstellbarer Anschlussaufsatz der Zentralheizungspumpe. Das Płomyk Regelgerät entspricht den Anforderungen des Standards der elektromagnetischen Komptabilität für Haus- und Industrieanlagen (CE Zeichen). Die Steuergeräte zeichnen sich durch einfache Bedienung und fehlerlosen Betrieb aus.

Technische Daten:

Bereich der Temperaturregelung 35 - 80°C
Bereich der Temperaturmessung 0 - 99°C
Die Temperatur, bei der die Zirkulationspumpe eingeschaltet wird, kann im Bereich 10 - 70°C eingestellt werden.
Durchblasregelung: 0 - 90 Sek., Pause 1 - 15 Min.
Möglichkeit der vollständigen Durchblasabschaltung P - 0
Stufenlose Anblasregulierung
Arbeit in Umgebungstemperatur: 0 - 40°C
Stromversorgung ~230V/50Hz
Zulässige Belastung der Ausgänge: - max. Anblasen 100W, - Zirkulationspumpe max. 100W
Einstellbare Leistung (Umdrehungszahl) des Gebläses in [%] von 20% bis 100%
Bereich des automatischen Leistungswechsels des Gebläses vor Erreichung des eingegebenen Temperaturwertes: 2-10°C
Schutzart IP 40
Isolierungsklasse I
Abmessungen (B x H x T) 125x75x50mm
Elektrosicherung 1,25A

Kessel Konfigurationen

Bei der fortgeschrittenen Kessel Konfiguration bieten wir ein paar Varianten an:

wir bieten eine Auswahl der Position vom Behälter von der linken/rechten Seite des Kessels
wir bieten eine Auswahl der Öffnung von Türen nach links/rechts
wir bieten eine Auswahl vom Durchmesser und Art der Versorgungs- und Übergangsstutzen
wir bieten eine Auswahl der Position vom Versorgungs- und Übergangsstutzen
wir bieten eine Auswahl der Form und Position vom Rauchfang des Kessels z.B. Gelenk nach links, na oben usw.
