KWM-SGR

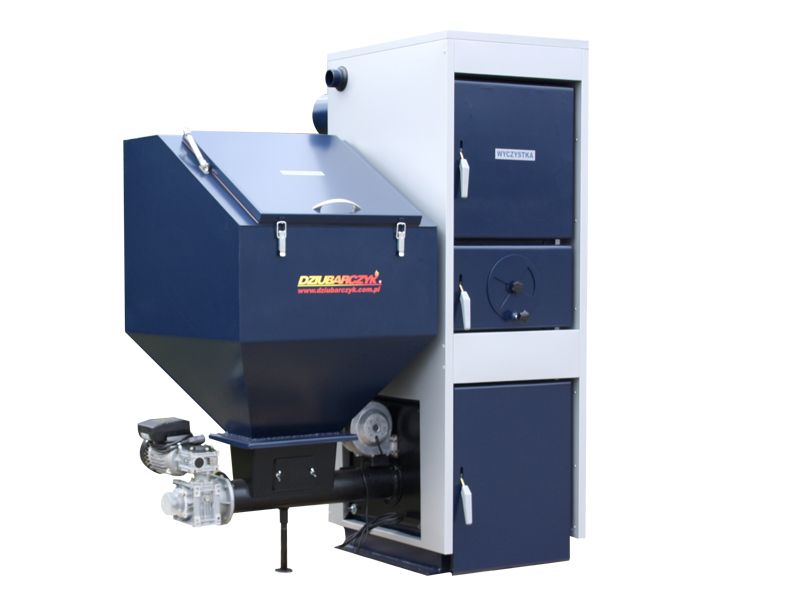

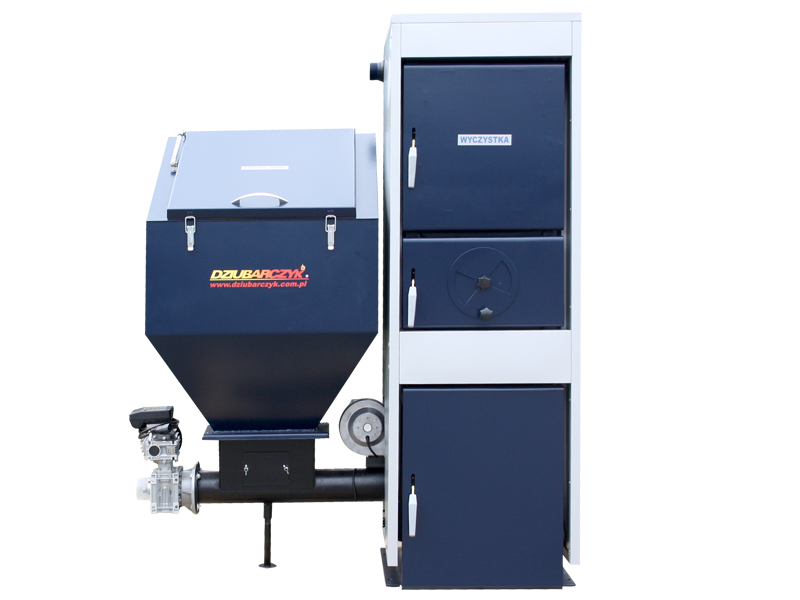

Heizkessel mit automatischem Brennstoff-Förderungssystem mit Warmwasserbehälter
Heizkessel Typ HOCH

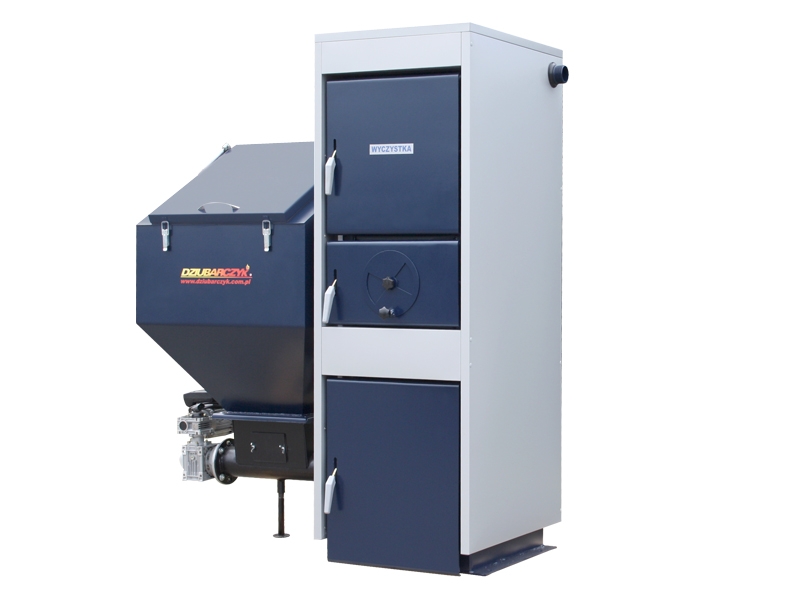

Die Heizkessel Typ KWM-SGR sind für Beheizung von Wohnhäusern und Produktionsgebäuden bestimmt. Es sind sehr moderne vollautomatisierte Einrichtungen, deren Bedienung intuitiv einfach ist.
Vorteil
- HOCHWERTIGE STAHL – Kesselblech P265GH

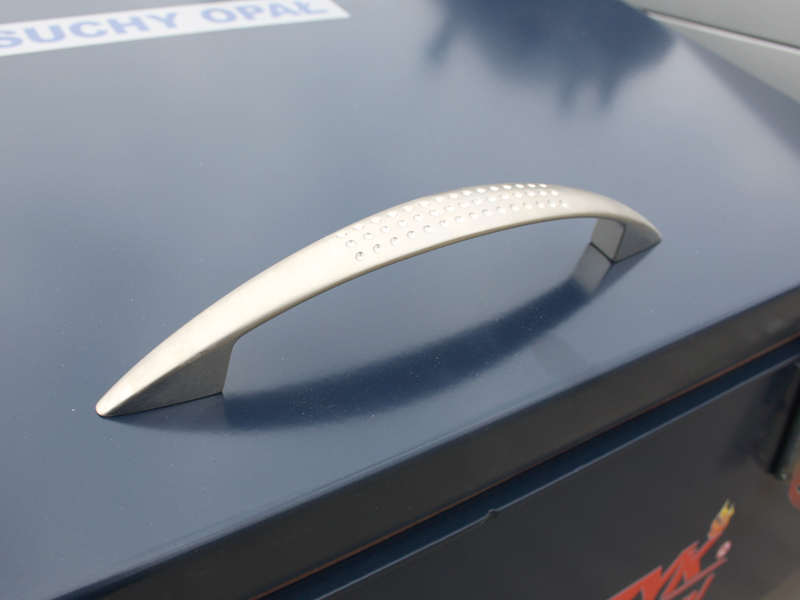

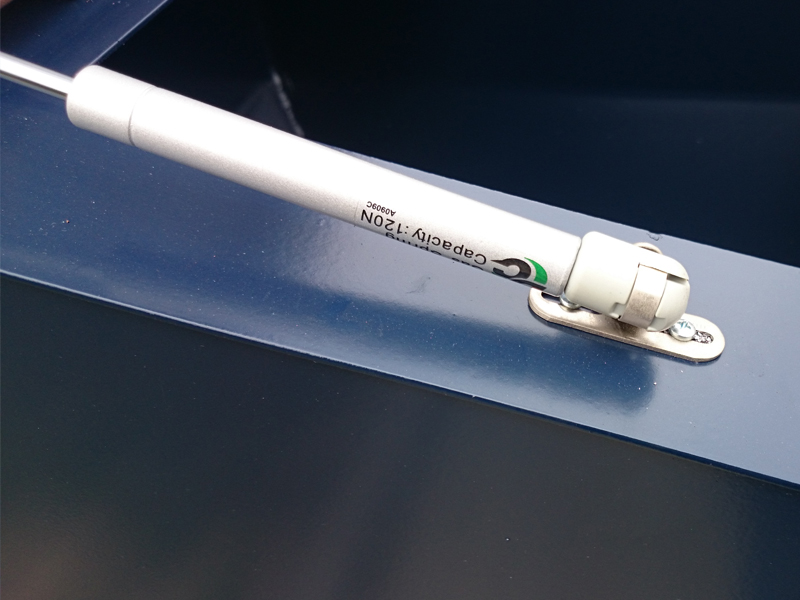

- LEICHTER ZUGANG ZUR VERLADUNG – Kraftstofftank auf 1m Höhe über dem Boden positioniert

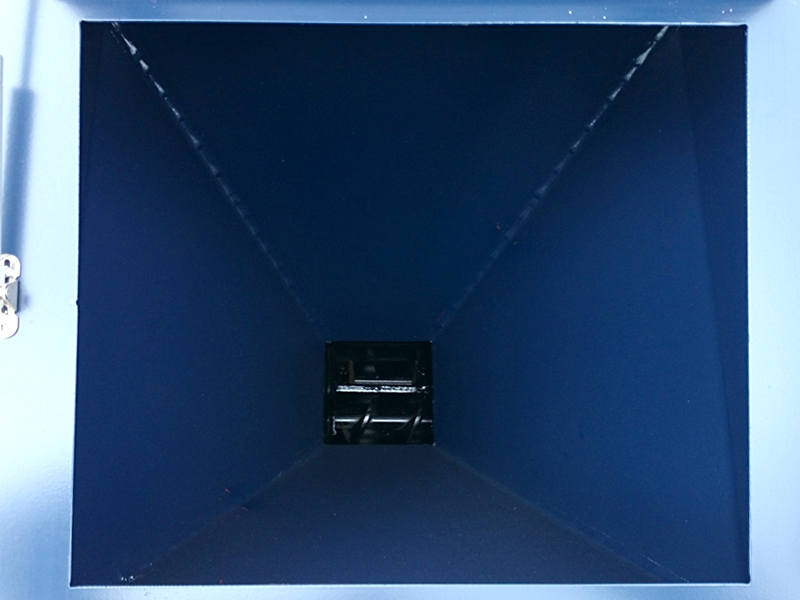

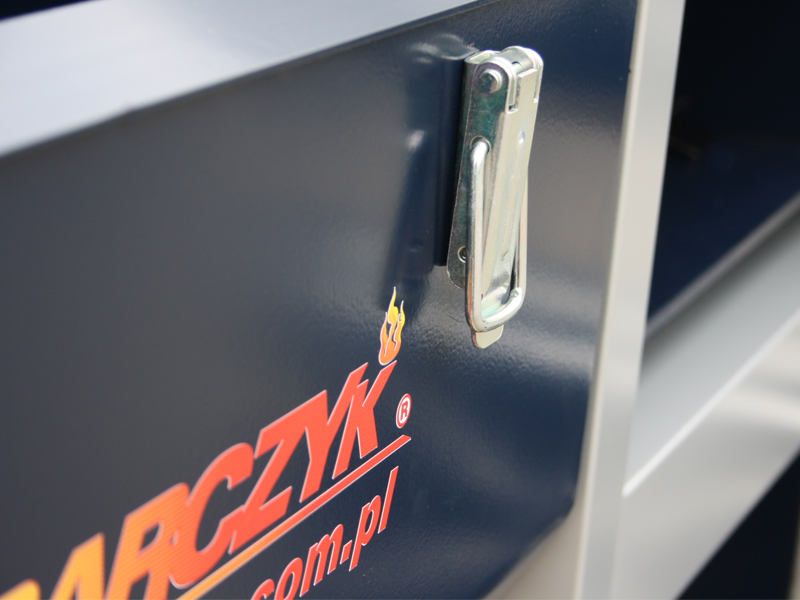

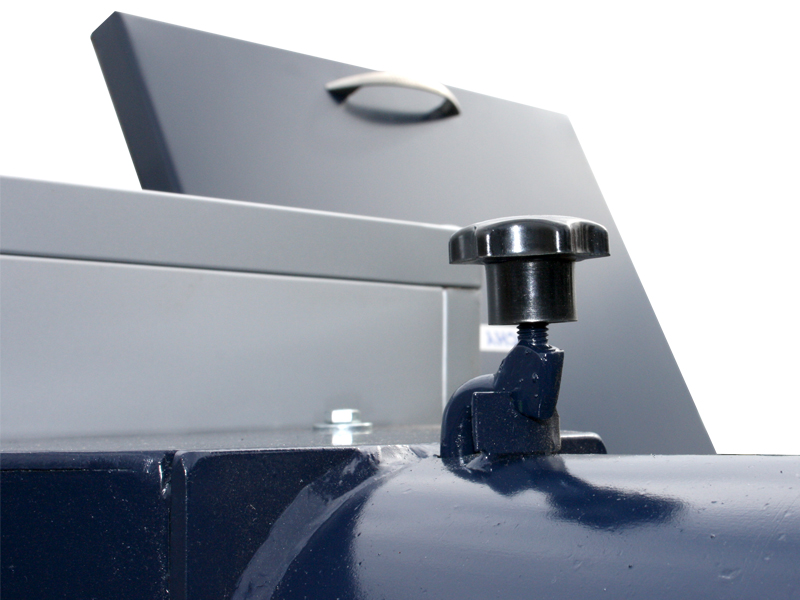

- GRÖSSTER BEHÄLTER UMFANG – niedrigere Frequenzder Ergänzung vom Brennstoff
- KOEXISTIERUNGS MÖGLICHKEIT – die Möglichkeit von gleichzeitiger Verbrennung auf zwei Feuerungen (Retortenbrenner und zusätzlichen Rost) ohne Notwendigkeit den Brenner zu löschen

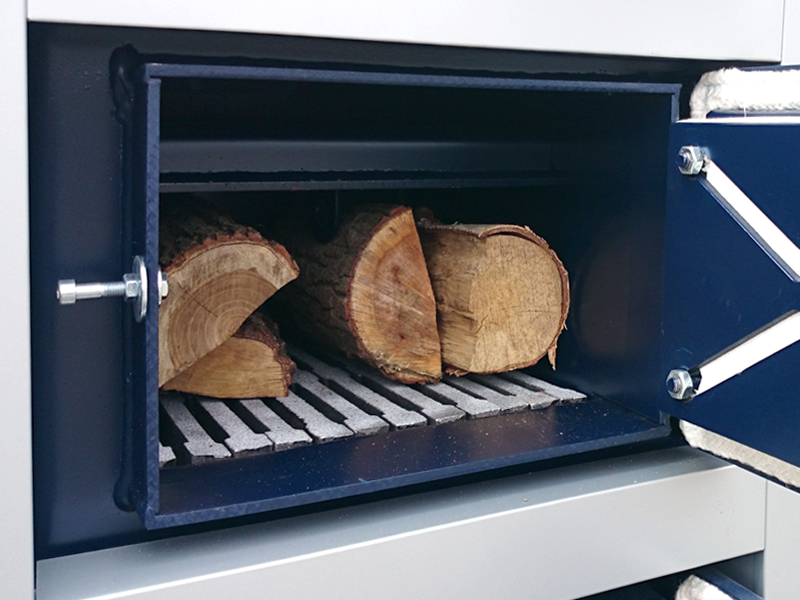

- GROSSE LADEKAMMER AUF DEM GUSSEISEN- ODER WASSERNOTFALLROST (OPTION)
- BEQUEMSTE EINSTELLUNG VOM BEHÄLTER - Konfigurationsmöglichkeit sowohl aus linken wie auch von der rechten Seite des Kessels

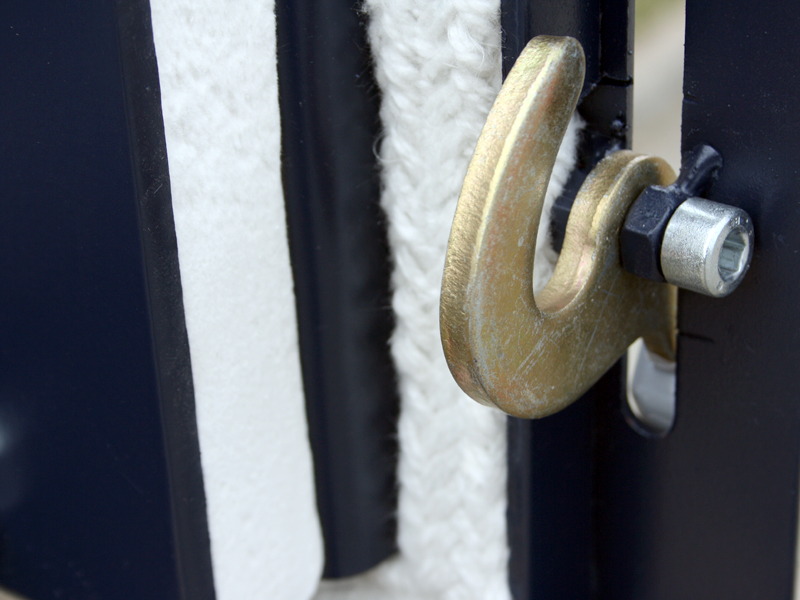

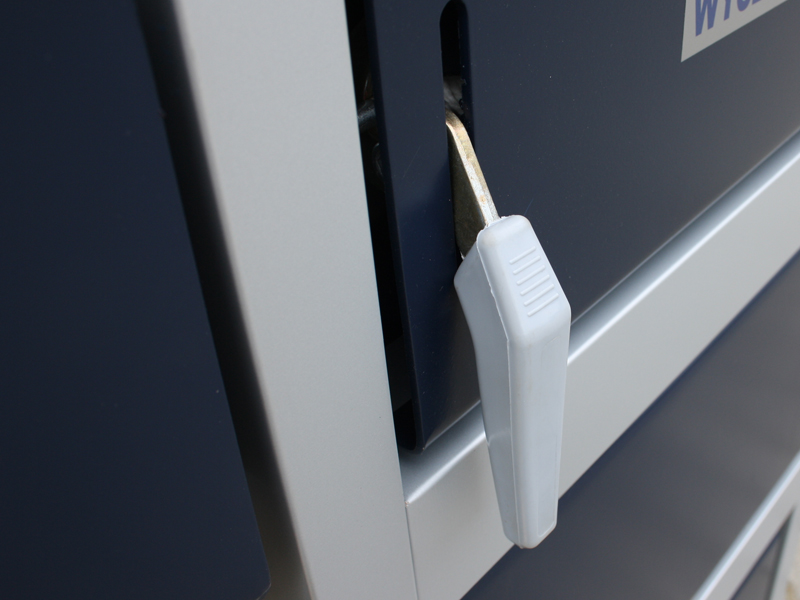

- EINFACHSTE KESSELREINIGUNG – Zugang zu Kanälen durch das öffnen der vorderen Türen
Brennstoff am Brenner verbrannt:
Pea-Kohle
Feinkohle
Pea-Kohle/Pellet
Pea-Kohle/Hafer
Kraftstoff auf dem Rost verbrannt:
Kohle
Brikett

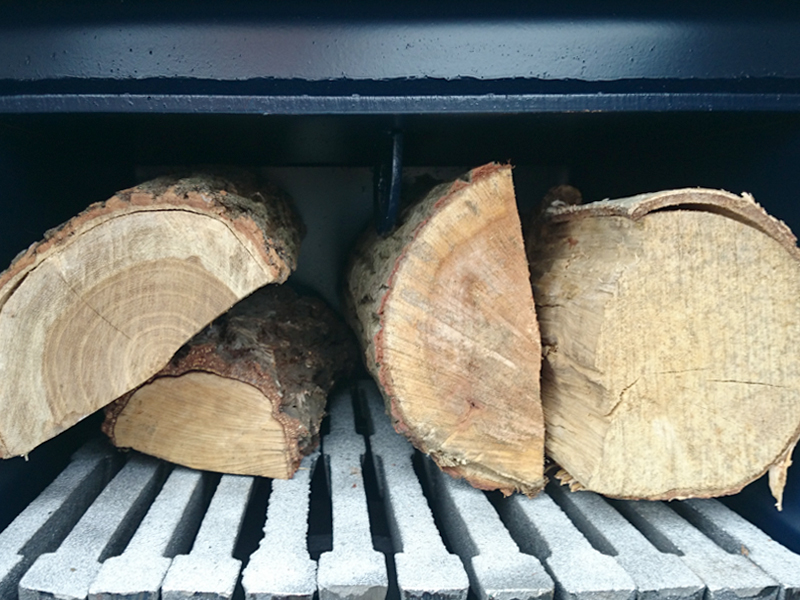

Holz
Hackschnitzel

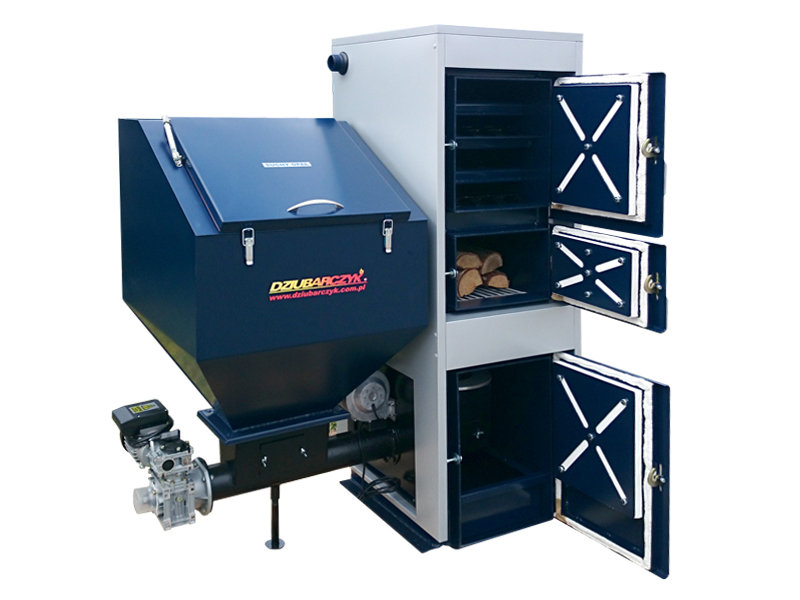

In KWM-SGR Heizkesseln ist es möglich, eine zusätzliche Rostfeuerung zu installieren, die über der Retortenfeuerung eingesetzt werden kann und saisonbedingte Verbrennung von anderen Brennstoffarten, wie z.B. Holz ermöglicht. Die Heizkessel werden im Leistungsbereich 12 - 75 kW produziert.
Je nach Bedarf kann der Heizkessel mit folgenden Brennern ausgestattet werden:
- Knorpelkohle-Brenner
- Knorpelkohle und Staubbrenner
Die KWM-SGR Heizkessel sind in einem solchen Ausmaß universal, dass man jederzeit die Position des Behälters an der linken oder rechten Kesselseite verstellen kann.

Verzeichnis | Technische Parameter KWM-SGR | ||||||||
Die Heizkessel Typ | 12 | 15 | 19 | 25 | 38 | 50 | 62 | 75 | |
Nennleistung | kW | 12 | 15 | 19 | 25 | 38 | 50 | 62 | 75 |
Heizfläche des Kessels | m² | 1,2 | 1,5 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 7,5 |
Umfang der zu erwärmenden Fläche | m² | -120 | 120 -150 |
150 -200 |
200 -250 |
250 -300 |
300 -400 |
400 -500 |
500 -700 |
Thermischer Wirkungsgrad | % | 82 | |||||||
Maximale Wassertemperatur | °C | 90 | |||||||
Minimale Rückschlagtemperatur | °C | 60 | |||||||
Maximaler Arbeitsdruck | Bar | 1,5 | |||||||
Brennstoffverbrauch bei Nennleistung | kg/h | 2,8 | 3,0 | 3,3 | 4,2 | 6,5 | 8,5 | 10,0 | 12,7 |
Inhalt des Einfülltrichters | kg | 110 | 110 | 200 | 225 | 275 | 330 | 350 | 400 |
Abgasabzug erforderlich | Pa | 20 - 25 | |||||||
Durchschnitt der Kaminleitung | cm² | 280 | 280 | 280 | 280 | 280 | 380 | 380 | 480 |
Höhe der Kaminleitung | m | 4 | 4 | 5 | 6 | 8 | 8 | 10 | 10 |
Wasserinhalt des Kessels | dm³ | 93 | 98 | 102 | 110 | 135 | 155 | 185 | 280 |
Fuchsdurchmesser | mm | 160 | 160 | 160 | 160 | 160 | 180 | 180 | 200 |
Durchmesser des Speise- und Rüchschlagstutzen | cal | GZ 2" | |||||||
Maße des Satzes: - Breite D - Höhe H - Tiefe G - Höhe F |
mm |
1100 1450 1010 1160 |
1100 1550 1010 1430 |
1250 1580 1010 1430 |
1280 1600 1050 1450 |
1350 1620 1090 1460 |
1470 1690 1100 1540 |
1480 1750 1150 1620 |
1700 1850 1250 1660 |
Abmessungen des Austauschteiles: - Breite - Höhe - Tiefe mit Fuchs |
mm |
510 1450 650 |
510 1550 650 |
540 1580 650 |
540 1600 730 |
580 1620 800 |
640 1690 820 |
700 1750 880 |
800 1850 950 |
Maße des Satzes Behälter Brennstoff: - Breite - Höhe - Tiefe |
mm |
560 800 595 |
560 800 595 |
660 890 750 |
660 905 750 |
700 930 800 |
750 960 900 |
750 980 900 |
880 1050 900 |
Leistungsaufnahme | W |
34
|
34
|
34
|
34
|
34
|
80
|
80
|
80
|
Speisespannung | V | 230 | |||||||
Gewicht des Satzes, wasserfrei | kg | 342 | 363 | 405 | 450 | 535 | 611 | 714 | 890 |
Freiraum, behälterseitig | mm | 450 | 450 | 450 | 450 | 480 | 520 | 550 | 600 |
Regelgerät miniSTER
Die Hauptanwendung vom MINI-STER Regler ist die automatische Steuerung der Kesselarbeit von der Zentralheizung, ausgerüstet mit einer Transportschnecke oder Kolbenverteiler für feste Brennstoffe. Der Steuerungsprozess wird durch die Kontrolle der Temperatur des Faktors das zugleich der Wärmeträger ist (z.B. Wasser) geführt. Der MINI-STER Regler kann direkt mit dem Raumthermostat zusammenarbeiten. Dieser Regler kann auf intelligente Weise ohne Eingriff vom Benutzer das ZH und NW Arbeitsmodus von Pumpen in verschiedenen Temperaturstengen von ZH und NW wie auch die entsprechende Temperatur am Kessel selbstständig anpassen. Es besteht die Möglichkeit vom einzelnen ZH und NW Funktionen auszuschalten, es ist z.B. möglich in der Sommerzeit das “Nur NW” Modus anzuschalten, also nur warmes Nutzwasser ohne Raumheizung.
Technische Daten:
- Bereich der Temperaturregelung vom Kessel 35 - 80°C
- Temperaturmessbereich NW 40 - 70°C
- Die Temperatur, wobei das Verbinden der Zirkulationspumpe erfolgt, wird im Bereich von 10 - 70°C reguliert
- Einstellung für das Feuer behalten: 0 - 90 Sek., Pause 1 - 15 min.
- Arbeit in einer Umgebungstemperatur von 0 - 40°C
- Energieversorgung ~230V/50Hz
- Zulässige Belastung der Ausgänge: - Gebläse max. 100W – Zirkulationspumpe max. 100W
- Regulierbare Leistung (Umdrehungen) vom Gebläse ausgedrückt in [%] von 30%-100%
- Relative Luftfeuchtigkeit 95%
- Schutzstufe IP 40
- Isolationsklasse I
Kessel Konfigurationen
W zaawansowanej konfiguracji kotła oferujemy kilka opcji:
Bei der fortgeschrittenen Kessel Konfiguration bieten wir ein paar Varianten an:
- wir bieten eine Auswahl der Position vom Behälter von der linken/rechten Seite des Kessels
- wir bieten eine Auswahl der Öffnung von Türen nach links/rechts

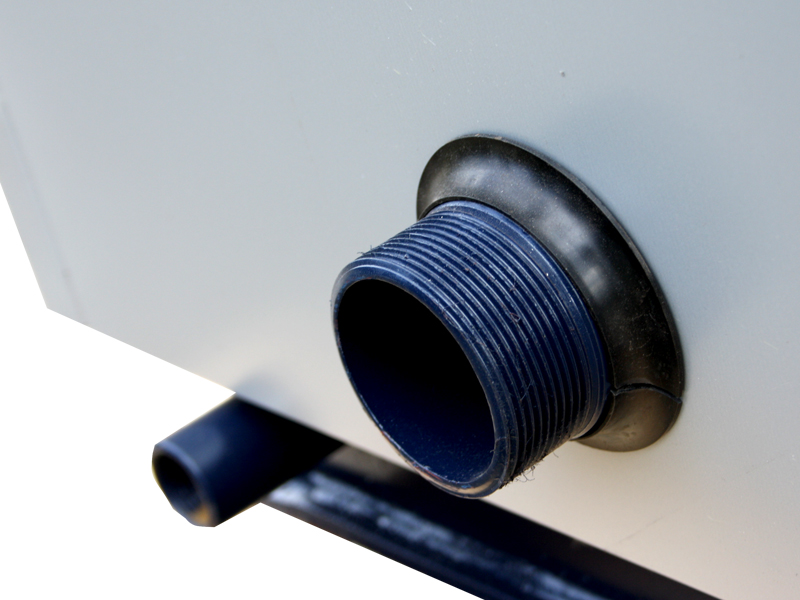

- wir bieten eine Auswahl vom Durchmesser und Art der Versorgungs- und Übergangsstutzen
- wir bieten eine Auswahl der Position vom Versorgungs- und Übergangsstutzen
- wir bieten eine Auswahl der Form und Position vom Rauchfang des Kessels z.B. Gelenk nach links, na oben usw.

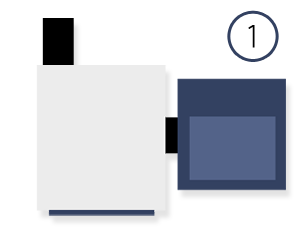

1. Rauchfangausgang von hinten
verschoben nach links.

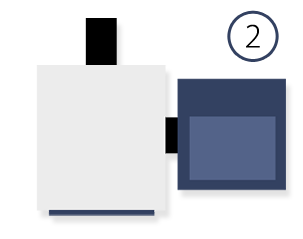

2. Rauchfangausgang von hinten
an der Mitte.

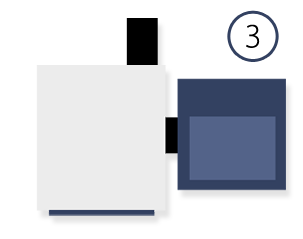

3. Rauchfangausgang von hinten
verschoben nach rechts.

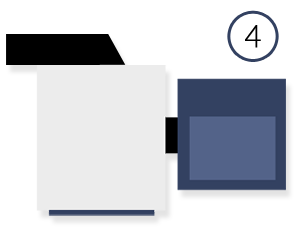

4. Rauchfangausgang von hinten
(Gelenk nach links).

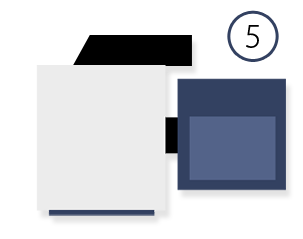

5. Rauchfangausgang von hinten
(Gelenk nach rechts).

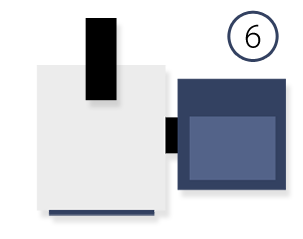

6. Rauchfangausgang von oben
(Gelenk nach hinten).

7. Rauchfangausgang von oben
(Gelenk nach links).

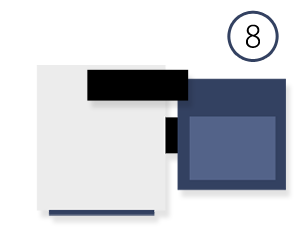

8. Rauchfangausgang von oben
(Gelenk nach rechts).

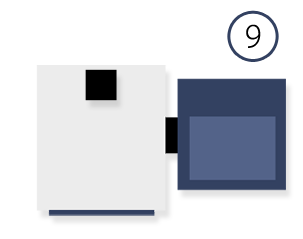

9. Rauchfangausgang nach oben.
Rauchfang-Gestalt
Die Gestalt des Rauchfangs kann gem. der Erwartungen des Kunden angepasst werden. Wir bieten eine runde Form / Quadratform / Rechteckform an.
