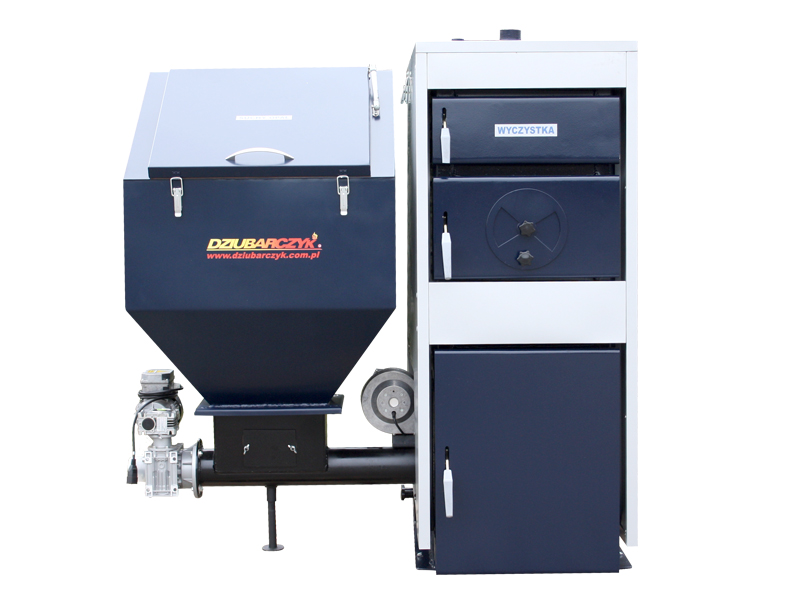

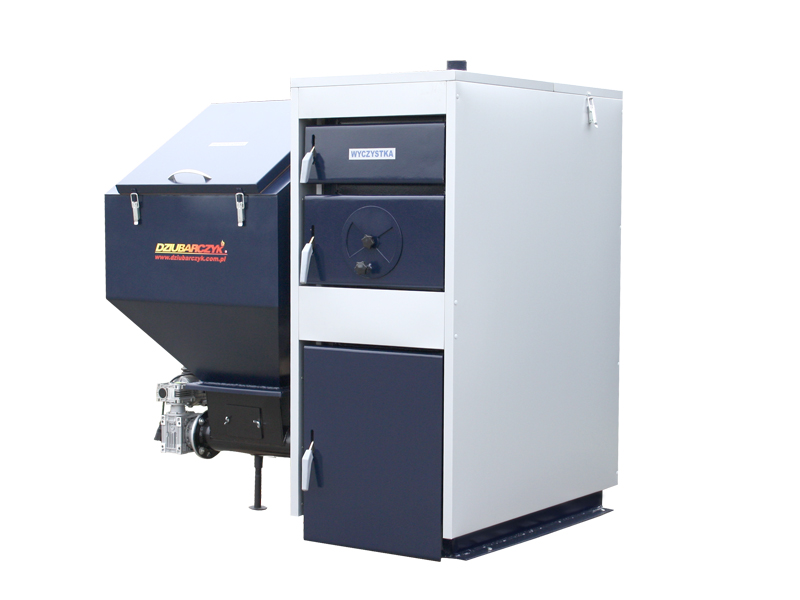

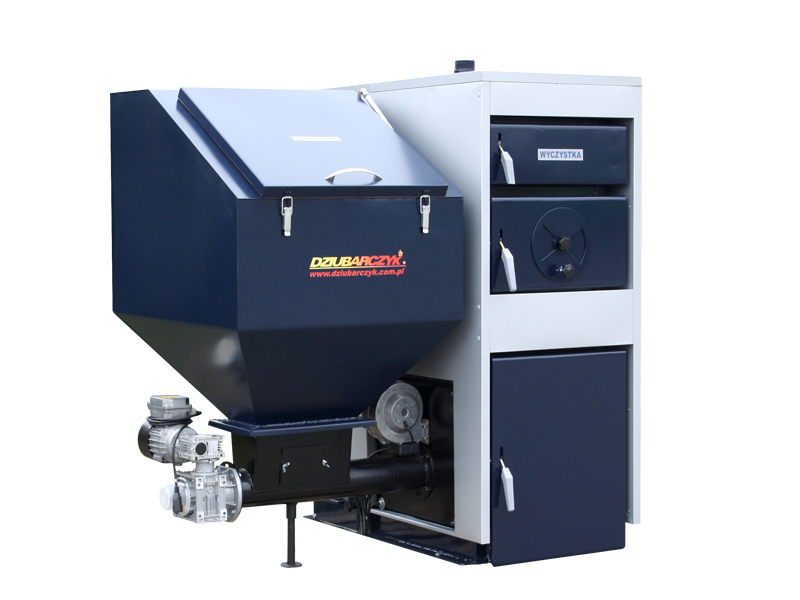

KWM-SR

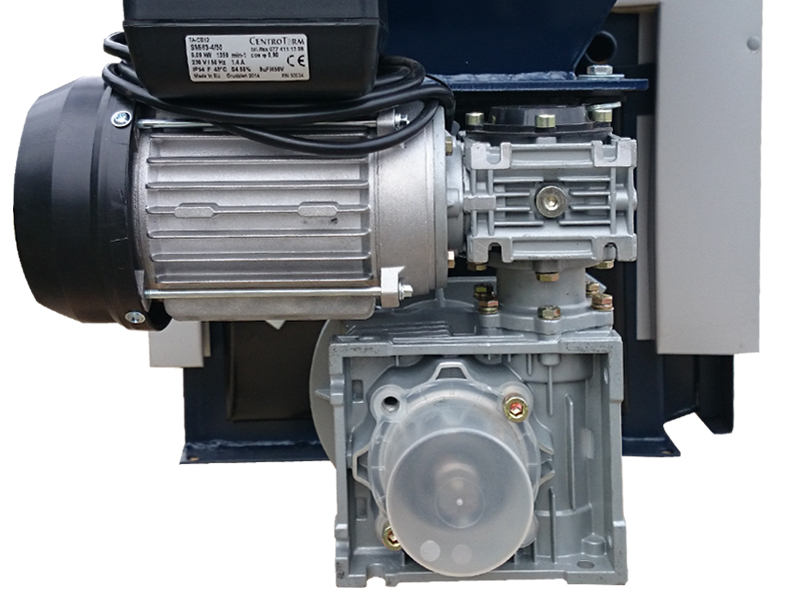

Heizkessel mit automatischem Brennstoff-Förderungssystem mit Warmwasserbehälter
Heizkessel Typ LOW
Die Heizkessel Typ KWM-SR sind für Beheizung von Wohnhäusern und Produktionsgebäuden bestimmt. Es sind sehr moderne vollautomatisierte Einrichtungen, deren Bedienung intuitiv einfach ist.
Vorteil
- HOCHWERTIGE STAHL – Kesselblech P265GH

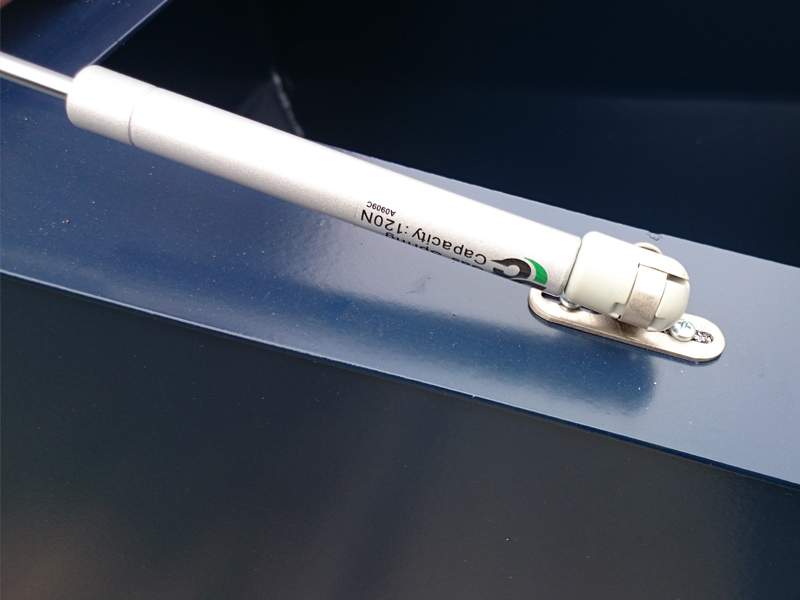

- LEICHTER ZUGANG ZUR VERLADUNG – Kraftstofftank auf 1m Höhe über dem Boden positioniert
- GRÖSSTER BEHÄLTER UMFANG – niedrigere Frequenzder Ergänzung vom Brennstoff
- KOEXISTIERUNGS MÖGLICHKEIT – die Möglichkeit von gleichzeitiger Verbrennung auf zwei Feuerungen (Retortenbrenner und zusätzlichen Rost) ohne Notwendigkeit den Brenner zu löschen
- GROSSE LADEKAMMER AUF DEM GUSSEISEN- ODER WASSERNOTFALLROST (OPTION)
- BEQUEMSTE EINSTELLUNG VOM BEHÄLTER - Konfigurationsmöglichkeit sowohl aus linken wie auch von der rechten Seite des Kessels

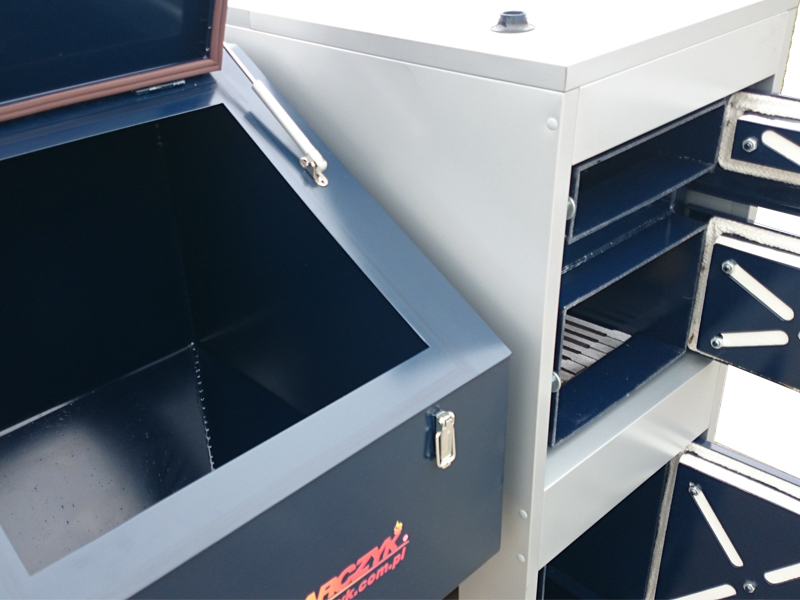

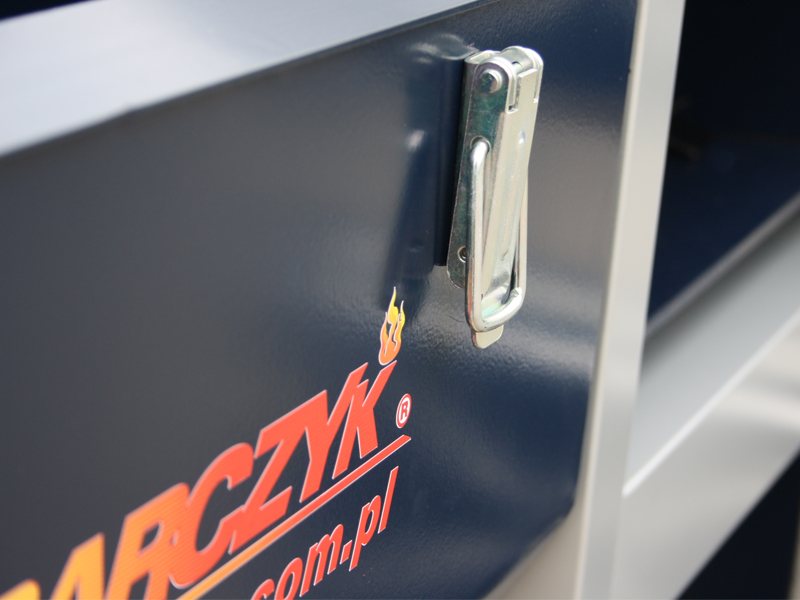

- EINFACHSTE KESSELREINIGUNG – Zugang zu Kanälen durch das öffnen der vorderen Türen

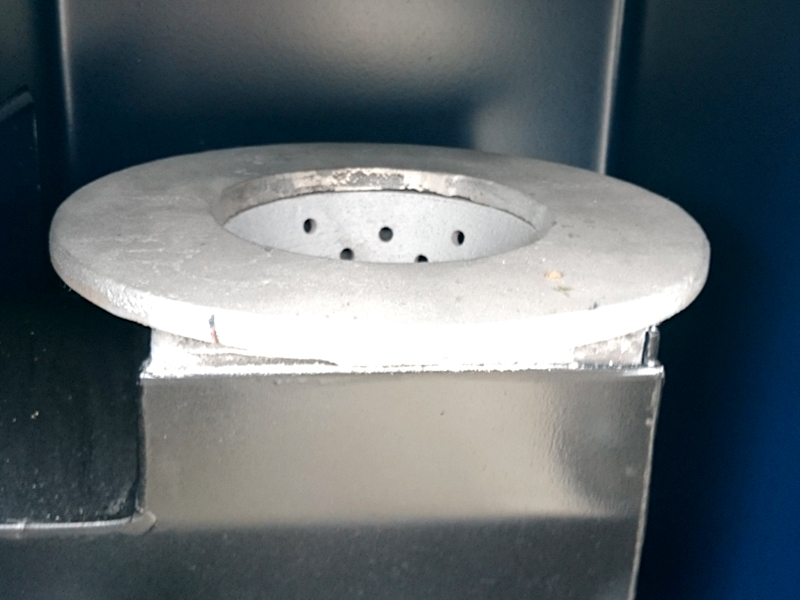

Brennstoff am Brenner verbrannt:
Pea-Kohle
Feinkohle
Pea-Kohle/Pellet
Pea-Kohle/Hafer
Kraftstoff auf dem Rost verbrannt:
Kohle
Brikett
Holz
Hackschnitzel

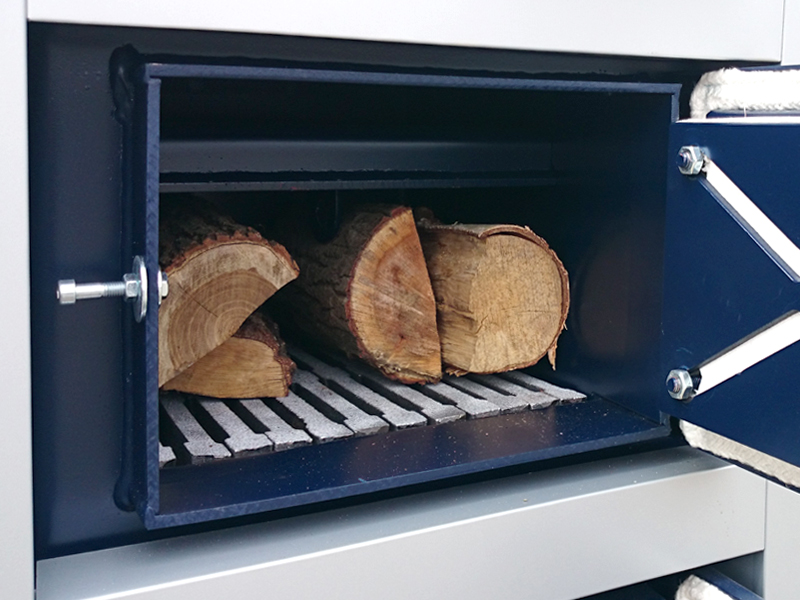

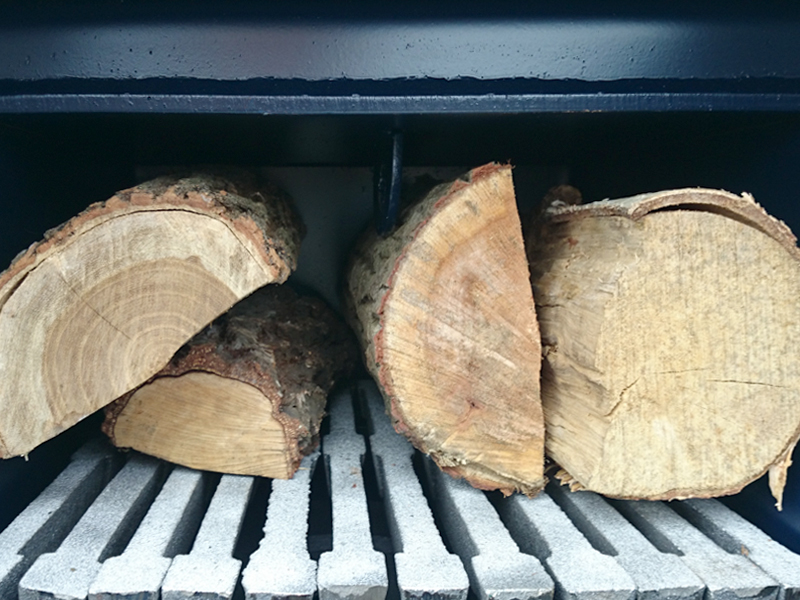

In KWM-SR Heizkesseln ist es möglich, eine zusätzliche Rostfeuerung zu installieren, die über der Retortenfeuerung eingesetzt werden kann und saisonbedingte Verbrennung von anderen Brennstoffarten, wie z.B. Holz ermöglicht.
Die Heizkessel werden im Leistungsbereich 19 - 300 kW produziert und in denselben Heizanlagen wie die KWM-SR Heizkessel eingesetzt.
Der Unterschied besteht in einer anderen Anordnung des Wärmeaustauschers, was mit der Änderung der Abmessungen, insbesondere der Kesselhöhe resultiert.
Im Notfall, z.B. beim Stromausfall ermöglicht die Rostfeuerung eine periodische Verbrennung von anderen Brennstoffarten. Der Verbrennungsprozess kann in diesem Fall manuell mit Hilfe von Luftdrosselklappe oder Luftzugreglers reguliert werden.

Verzeichnis | Technische Parameter KWM-SR | |||||||||||
Die Heizkessel Typ | 19 | 25 | 38 | 50 | 62 | 75 | 100 | 150 | 200 | 250 | 300 | |
Nennleistung | kW | 19 | 25 | 38 | 50 | 62 | 75 | 100 | 150 | 200 | 250 | 300 |
Heizfläche des Kessels | m² | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 7,5 | 10,5 | 14 | 17 | 21 | 25 |
Umfang der zu erwärmenden Fläche | m² | -200 | 200 -250 |
250 -300 |
300 -400 |
400 -500 |
500 -700 |
700 -1000 |
1000 -1300 |
1300 -1500 |
1500 -1900 |
1900 -2200 |
Thermischer Wirkungsgrad | % | 82 | ||||||||||
Maximale Wassertemperatur | °C | 90 | ||||||||||
Minimale Rückschlagtemperatur | °C | 60 | ||||||||||
Maximaler Arbeitsdruck | Bar | 1,5 | 2,0 | 2,5 | 2,5 | |||||||
Brennstoffverbrauch bei Nennleistung | kg/h | 3,3 | 4,2 | 6,5 | 8,5 | 10,0 | 12,7 | 17 | 25,5 | 34 | 43 | 51 |
Inhalt des Einfülltrichters | kg | 200 | 225 | 275 | 330 | 350 | 400 | 450 | 630 | 690 | 730 | 780 |
Abgasabzug erforderlich | Pa | 20 - 25 | 25 - 35 | 35-50 | ||||||||
Durchschnitt der Kaminleitung | cm² | 280 | 280 | 280 | 380 | 380 | 480 | 660 | 960 | 1150 | 1320 | 1780 |
Höhe der Kaminleitung | m | 5 | 6 | 8 | 8 | 10 | 10 | 10 | 12 | 14 | 14 | 15 |
Wasserinhalt des Kessels | dm³ | 130 | 150 | 175 | 190 | 215 | 320 | 341 | 509 | 576 | 640 | 760 |
Fuchsdurchmesser | mm | 160 | 160 | 160 | 180 | 180 | 200 | 250 | 275 | 300 | 340 | 360 |

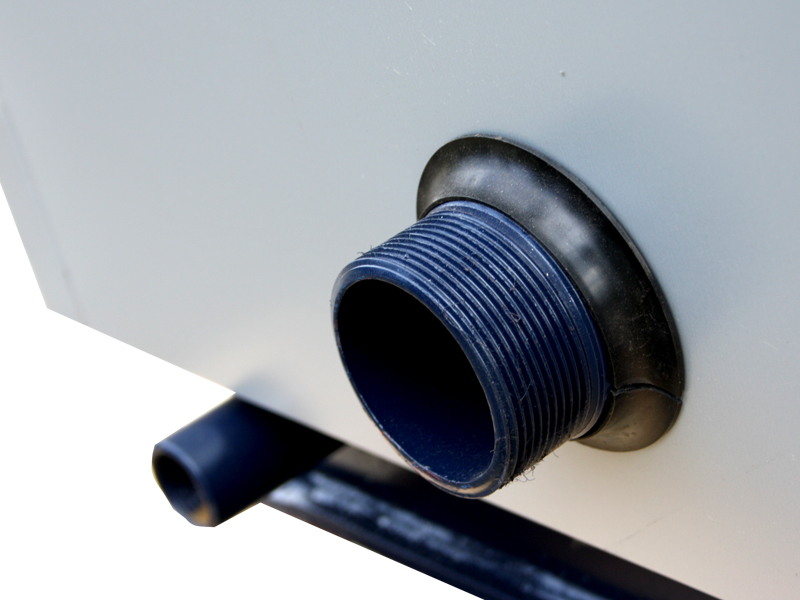

Durchmesser des Speise- und Rüchschlagstutzen | cal | GZ 2" | GZ 3" | GZ 3,5" | GZ 4,5" | GZ 4,5" | GZ 5,5" | |||||
Maße des Satzes: - Breite D - Höhe H - Tiefe G - Höhe F |
mm |
1280 1330 1250 1070 |
1250 1290 1200 1045 |
1340 1350 1070 1350 |
1470 1380 1450 1205 |
1480 1400 1550 1210 |
1700 1500 1600 1255 |
2150 1570 1880 1260 |
2250 1800 1975 1335 |
2330 1870 2000 1380 |
2400 1915 2030 1465 |
3100 1915 2090 1430 |
Abmessungen des Austauschteiles: - Breite - Höhe - Tiefe mit Fuchs |
mm |
540 1290 745 |
540 1330 950 |
580 1340 1050 |
640 1380 1150 |
700 1400 1200 |
800 1500 1300 |
920 1570 1580 |
1100 1800 1675 |
1160 1980 1700 |
1200 1915 1730 |
1400 1915 1790 |
Maße des Satzes Behälter Brennstoff: - Breite - Höhe - Tiefe |
mm |
660 890 750 |
660 905 750 |
700 930 800 |
750 960 900 |
750 980 900 |
880 1050 900 |
1000 1100 1100 |
1100 1150 1150 |
1150 1260 1100 |
1200 1386 1175 |
1900 1386 1175 |
Leistungsaufnahme | W |
34
|
34
|
34
|
80
|
80
|
80
|
105 | 280 | 280 | 550 | 550 |
Speisespannung | V | 230 | 380 | 380 | 380 | 380 | ||||||
Gewicht des Satzes, wasserfrei | kg | 485 | 525 | 611 | 660 | 794 | 960 | 1360 | 1730 | 2030 | 2350 | 2640 |
Freiraum, behälterseitig | mm | 450 | 450 | 480 | 520 | 550 | 600 | 700 | 780 | 850 | 1000 | 1100 |
Regelgerät miniSTER
Die Hauptanwendung vom MINI-STER Regler ist die automatische Steuerung der Kesselarbeit von der Zentralheizung, ausgerüstet mit einer Transportschnecke oder Kolbenverteiler für feste Brennstoffe. Der Steuerungsprozess wird durch die Kontrolle der Temperatur des Faktors das zugleich der Wärmeträger ist (z.B. Wasser) geführt. Der MINI-STER Regler kann direkt mit dem Raumthermostat zusammenarbeiten. Dieser Regler kann auf intelligente Weise ohne Eingriff vom Benutzer das ZH und NW Arbeitsmodus von Pumpen in verschiedenen Temperaturstengen von ZH und NW wie auch die entsprechende Temperatur am Kessel selbstständig anpassen. Es besteht die Möglichkeit vom einzelnen ZH und NW Funktionen auszuschalten, es ist z.B. möglich in der Sommerzeit das “Nur NW” Modus anzuschalten, also nur warmes Nutzwasser ohne Raumheizung.
Technische Daten:
- Bereich der Temperaturregelung vom Kessel 35 - 80°C
- Temperaturmessbereich NW 40 - 70°C
- Die Temperatur, wobei das Verbinden der Zirkulationspumpe erfolgt, wird im Bereich von 10 - 70°C reguliert
- Einstellung für das Feuer behalten: 0 - 90 Sek., Pause 1 - 15 min.
- Arbeit in einer Umgebungstemperatur von 0 - 40°C
- Energieversorgung ~230V/50Hz
- Zulässige Belastung der Ausgänge: - Gebläse max. 100W – Zirkulationspumpe max. 100W
- Regulierbare Leistung (Umdrehungen) vom Gebläse ausgedrückt in [%] von 30%-100%
- Relative Luftfeuchtigkeit 95%
- Schutzstufe IP 40
- Isolationsklasse I
Kessel Konfigurationen
Bei der fortgeschrittenen Kessel Konfiguration bieten wir ein paar Varianten an:
- wir bieten eine Auswahl der Position vom Behälter von der linken/rechten Seite des Kessels
- wir bieten eine Auswahl der Öffnung von Türen nach links/rechts
- wir bieten eine Auswahl vom Durchmesser und Art der Versorgungs- und Übergangsstutzen
- wir bieten eine Auswahl der Position vom Versorgungs- und Übergangsstutzen

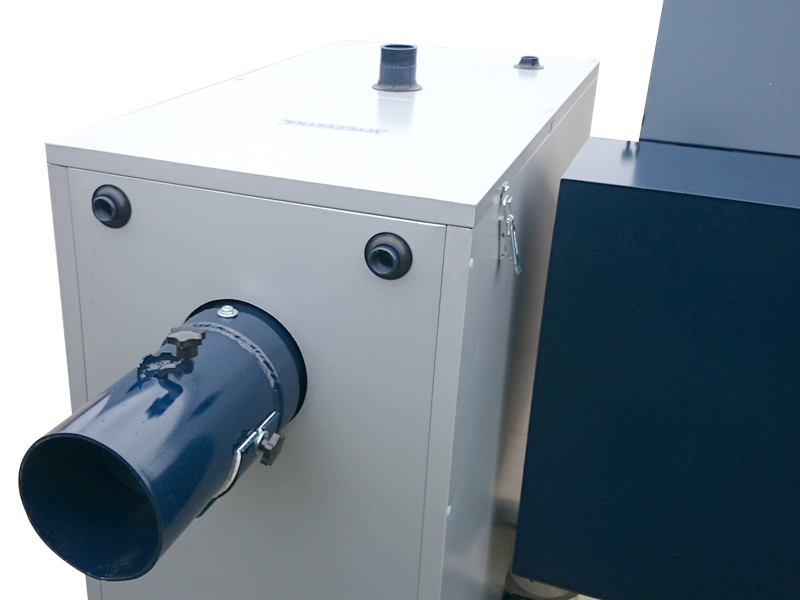

- wir bieten eine Auswahl der Form und Position vom Rauchfang des Kessels z.B. Gelenk nach links, na oben usw.

1. Rauchfangausgang von hinten
verschoben nach links.

2. Rauchfangausgang von hinten
an der Mitte.

3. Rauchfangausgang von hinten
verschoben nach rechts.

4. Rauchfangausgang von hinten
(Gelenk nach links).

5. Rauchfangausgang von hinten
(Gelenk nach rechts).

6. Rauchfangausgang von oben
(Gelenk nach hinten).

7. Rauchfangausgang von oben
(Gelenk nach links).

8. Rauchfangausgang von oben
(Gelenk nach rechts).

9. Rauchfangausgang nach oben.
Rauchfang-Gestalt
Die Gestalt des Rauchfangs kann gem. der Erwartungen des Kunden angepasst werden. Wir bieten eine runde Form / Quadratform / Rechteckform an.
