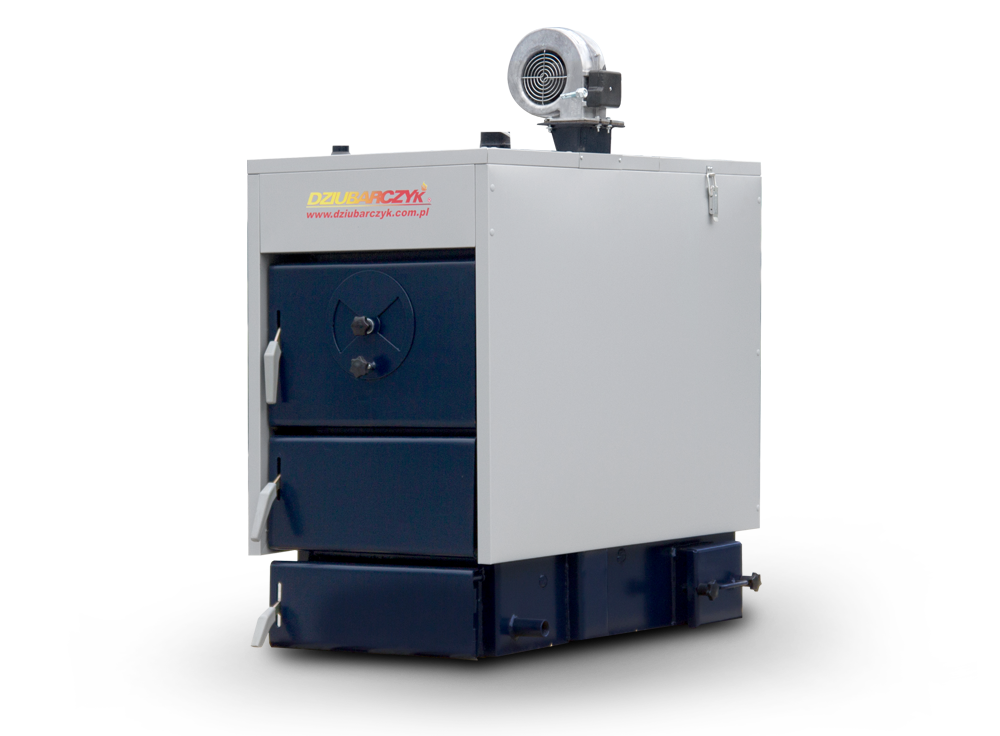

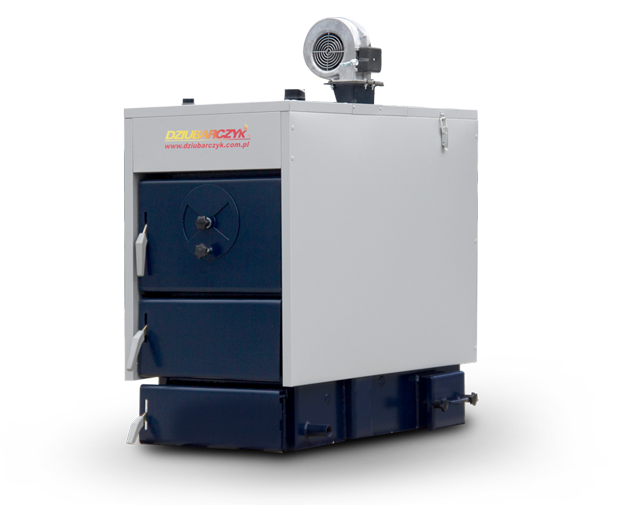

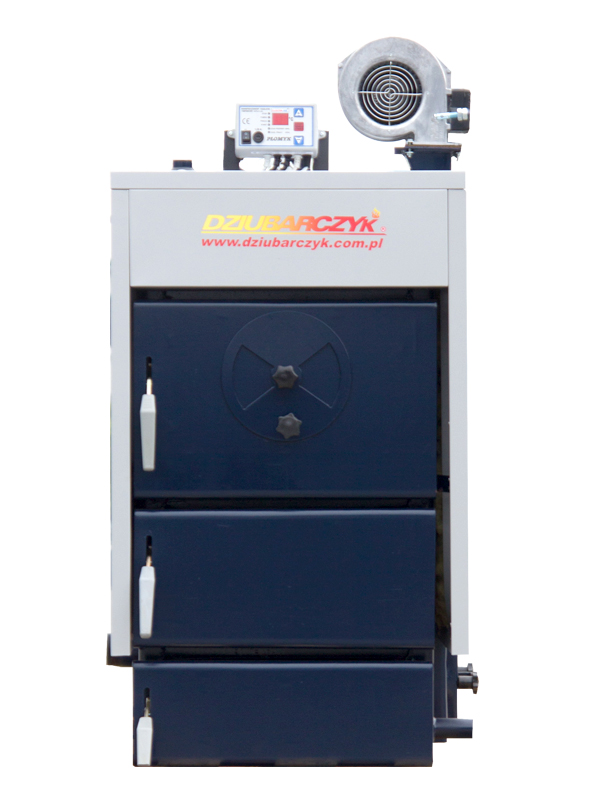

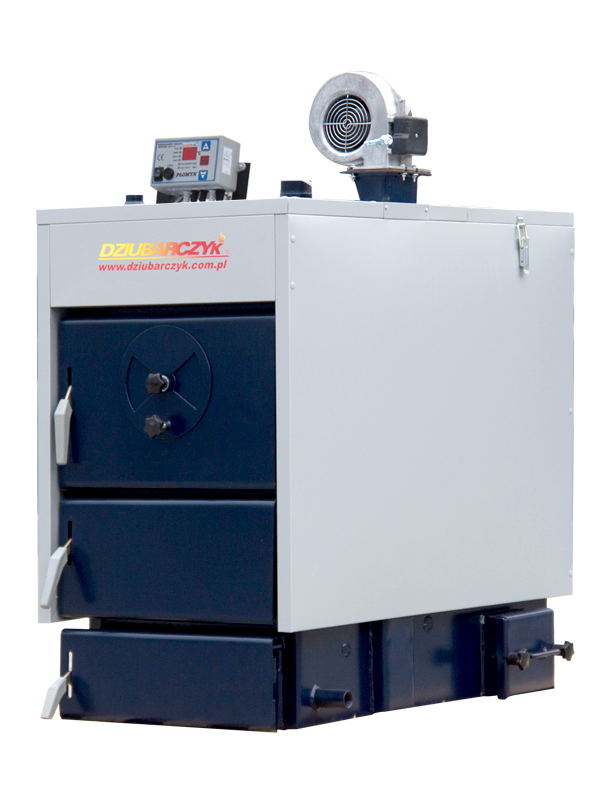

UKS-M

Universelle Heizkessel, ausgestattet mit Temperaturregelgerät und Zulüftung

Heizkessel

Die Heizkessel Typ UKS-M sind Heizeinrichtungen mit einstellbarem Verbrennungsprozess, hauptsächlich für Wassererwärmung zur Temperatur nicht höher als 90°C bestimmt.

Vorteil

HOCHWERTIGE STAHL – Kesselblech P265GH
WIRKUNGSGRAD – Leistung von Kesseln der die A-Klasse erreicht
SEHR GROSSE AUFLADEKAMMER

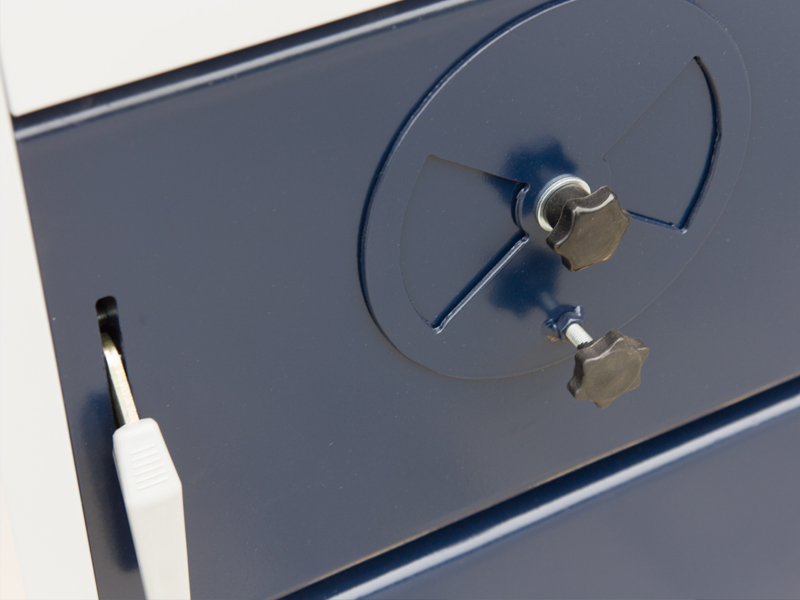

GROSSE UND BEQUEME TÜREN – mit Konfigurationsmöglichkeit linke/rechte
SCHLAMMLUKE VON VORNE – bequemer Weg zur Kesselreinigung
EINFACHSTE KESSELREINIGUNG – Zugang zu Kanälen durch das öffnen der vorderen Türen

Information Technische Daten Steuerung Konfigurationen Galerie

Kraftstoff:

Feinkohle

Kohle

Holz

Brikett

Diese Heizkessel werden in Zentralheizungsanlagen in Wohnhäusern jeder Art, Handelspavillons, Werkstätten, Bauernhöfen, Treibhäusern, Schulen, usw. eingesetzt.

Sie werden mit dem Leistungsbereich von 8-190 kW produziert. Ein zusätzlicher Vorzug dieses Kessels ist geringer Schädlichkeitsgrad gegenüber der Umwelt.

Sie dürfen ausschließlich in Anlagen des offenen Systems montiert werden. Sie können in der Gravitations- oder Pumpenanordnung verwendet werden.

Verzeichnis			Technische Parameter UKS-M
Nennleistung		kW	8	12	14	16	19	23	25	27	35	42	70	95	130	190
Leistungsbereich		kW	3-8	4-12	5-14	6-16	7-19	8-23	9-25	10-27	11-35	12-42	23-70	32-95	43-130	63-190
Heizfläche des Kessels		m²	1,0	1,5	1,8	2,0	2,6	3,2	3,5	4,0	5,0	6,0	9,0	12,0	16,0	24,0
Fläche des beheizten Raumes		m²	70	90	110	120	130	160	180	200	250	300	500	680	930	1370
Dauerbrand für Nennleistung		h	>4,5
Hauptbrennstoff		Feinkohle Typ 32.1, 26/9, Güterklasse OII, Energiesorte
Ersatzbrennstoff		Mischung: Feinkohle 50%-Feinkohle Typ 32.1, Kohlensorte 26/9, Güterklasse OII 50%-Feinkohle 32.1, Kohlensorte 24/12, Güterklasse MI
Kraftstoffverbrauch		kg/h	1,6	2,3	2,6	3,0	3,6	4,3	4,6	5,0	6,4	7,7	13	17	23	33
Inhalt des Einfülltrichters		kg	8	11	13	15	18	21	23	25	33	40	65	85	115	165
Thermischer Wirkungsgrad		%	71	73	74	74	74	75	75	75	75	76	76	77	78	79
Maximale Wassertemperatur		ºC	90
Maximaler Arbeitsdruck		bar	1,0										1,5
Probedruck		bar	4
Abgasabzug erforderlich		Pa	25	20	20	20	22	22	22	25	25	25	35	35	35	40
Wasserkapazität I		75	80	85	90	110	125	130	145	170	205	505	702	875	1280
Kesselgewicht ohne Wasser		kg	215	228	240	268	290	310	320	358	416	465	680	1020	1350	2077
Erforderliche Schornsteinhöhe		m	5	5	5	5	5	5	5	7	7	7	8,5	9,5	10,5	11
Erforderlicher Schornsteinquerschnitt		cm²	200	300		450							588	784	980	1225
Maße des Satzes:	Breite	mm	460	500	510	520	530	540	540	590	680	720	870	1060	1120	1323
	Höhe		790	860	880	890	930	960	1020	1080	1100	1140	1230	1320	1420	1570
	Tiefe		1320	1200	1220	1290	1390	1420	1520	1470	1500	1600	1870	2100	2305	2740

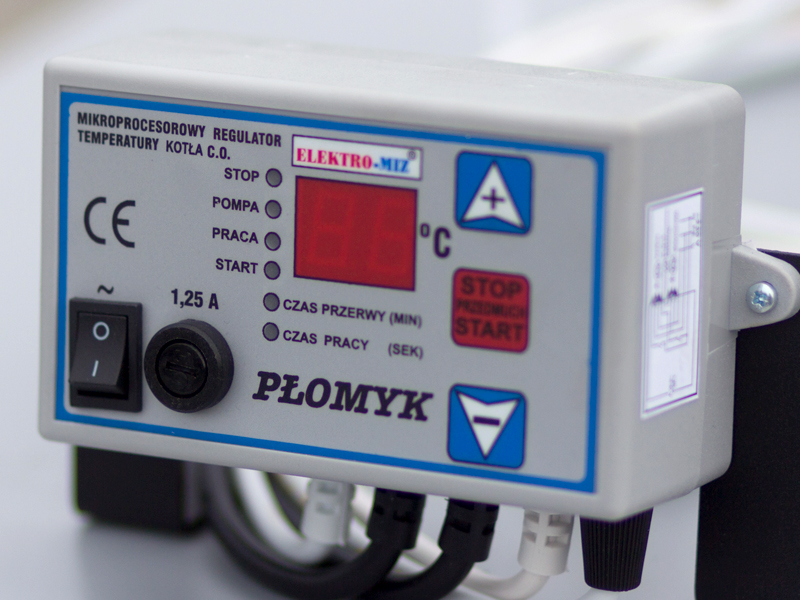

Regelgerät PŁOMYK

Das Płomyk Regelgerät ist für Zuluftüberwachung in Zentralheizungskesseln für Kohlenstaub und Anschluss der Zirkulationspumpe in Zentralheizungsanlagen bestimmt. Das Regelgerät verfügt über Durchblasefunktion, die aktiviert wird, wenn die Temperatur den eingegebenen Wert überschritten hat. Einstellbarer Anschlussaufsatz der Zentralheizungspumpe. Das Płomyk Regelgerät entspricht den Anforderungen des Standards der elektromagnetischen Komptabilität für Haus- und Industrieanlagen (CE Zeichen). Die Steuergeräte zeichnen sich durch einfache Bedienung und fehlerlosen Betrieb aus.

Technische Daten:

Bereich der Temperaturregelung 35 - 80°C
Bereich der Temperaturmessung 0 - 99°C
Die Temperatur, bei der die Zirkulationspumpe eingeschaltet wird, kann im Bereich 10 - 70°C eingestellt werden.
Durchblasregelung: 0 - 90 Sek., Pause 1 - 15 Min.
Möglichkeit der vollständigen Durchblasabschaltung P - 0
Stufenlose Anblasregulierung
Arbeit in Umgebungstemperatur: 0 - 40°C
Stromversorgung ~230V/50Hz
Zulässige Belastung der Ausgänge: - max. Anblasen 100W, - Zirkulationspumpe max. 100W
Einstellbare Leistung (Umdrehungszahl) des Gebläses in [%] von 20% bis 100%
Bereich des automatischen Leistungswechsels des Gebläses vor Erreichung des eingegebenen Temperaturwertes: 2-10°C
Schutzart IP 40
Isolierungsklasse I
Abmessungen (B x H x T) 125x75x50mm
Elektrosicherung 1,25A

Kessel Konfigurationen

Bei der fortgeschrittenen Kessel Konfiguration bieten wir ein paar Varianten an:

wir bieten eine Auswahl der Position vom Behälter von der linken/rechten Seite des Kessels
wir bieten eine Auswahl der Öffnung von Türen nach links/rechts
wir bieten eine Auswahl vom Durchmesser und Art der Versorgungs- und Übergangsstutzen
wir bieten eine Auswahl der Position vom Versorgungs- und Übergangsstutzen
wir bieten eine Auswahl der Form und Position vom Rauchfang des Kessels z.B. Gelenk nach links, na oben usw.
